Pieces Constitutives
PIECES CONSTITUTIVES
SCHEMA

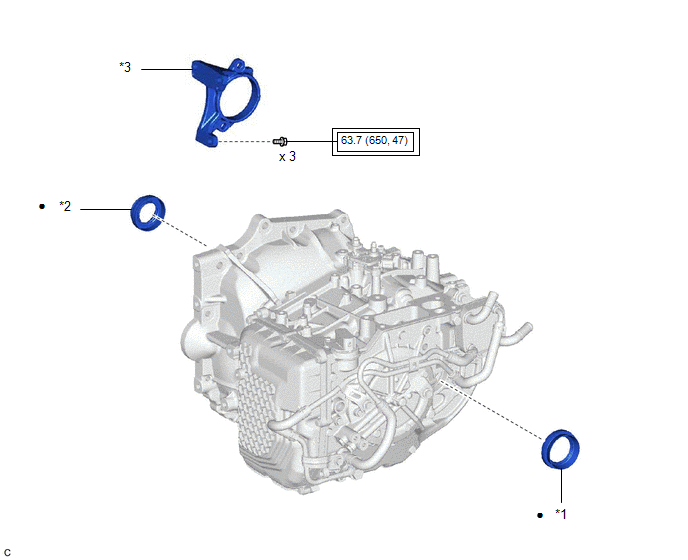

*1 | BAGUE D'ETANCHEITE D'ARBRE DE ROUE AVANT GAUCHE |
*2 | BAGUE D'ETANCHEITE D'ARBRE DE ROUE AVANT DROIT |
*3 | SUPPORT DE ROULEMENT D'ARBRE DE ROUE |
- | - |
![]() |
Couple de serrage pour "zones principales concernant la performance de base du véhicule" tel que déplacement/virage/arrêt": N*m (kgf*cm, ft*lbf) |
● | Pièce non réutilisable |
Remplacement
REMPLACEMENT
MESURE DE PRECAUTION / REMARQUE / CONSEIL
Les procédures nécessaires (réglage, calibrage, initialisation ou enregistrement) qui doivent être effectuées une fois que les pièces ont été déposées, reposées ou remplacées lors de la dépose/repose de la bague d'étanchéité d'arbre de roue avant gauche et de la bague d'étanchéité d'arbre de roue avant droite, sont indiquées ci-dessous.
Procédures nécessaires après le remplacement / la dépose / la repose des pièces
Pièce remplacée ou procédure effectuée |
Procédure nécessaire |
Effet/fonction non-opérationnelle lorsque les procédures nécessaires ne sont pas effectuées |
Lien |
---|---|---|---|
Réglage de la géométrie des roues avant |
Effectuer une variante d'apprentissage du système et le calibrage du point zéro du capteur d'accélération. |
|
|
PROCEDURE
1. DEPOSER L'ENSEMBLE D'ARBRE DE ROUE AVANT
Cliquer ici
2. DEPOSER LE SUPPORT DE ROULEMENT D'ARBRE DE ROUE
Cliquer ici
3. DEPOSER LA BAGUE D'ETANCHEITE D'ARBRE DE ROUE AVANT GAUCHE

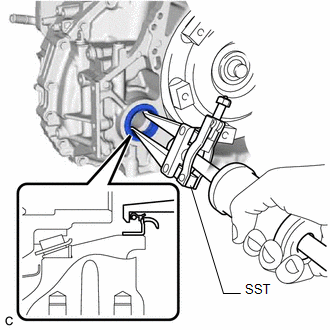

(a) A l'aide du SST, déposer la bague d'étanchéité d'arbre de roue avant gauche du sous-ensemble de carter de boîte-pont automatique. SST: 09308-00010 REMARQUE: Veiller à ne pas endommager le sous-ensemble de carter de boîte-pont automatique. |
|
4. DEPOSER LA BAGUE D'ETANCHEITE D'ARBRE DE ROUE AVANT DROIT

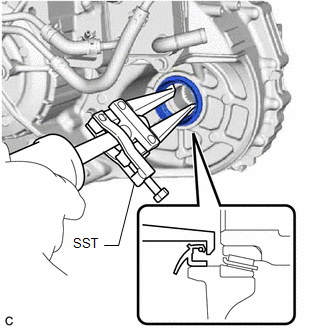

(a) A l'aide du SST, déposer la bague d'étanchéité d'arbre de roue avant droit du logement de boîte-pont. SST: 09308-00010 REMARQUE: Veiller à ne pas endommager le logement de boîte-pont. |
|
5. REPOSER LA BAGUE D'ETANCHEITE D'ARBRE DE ROUE AVANT DROIT

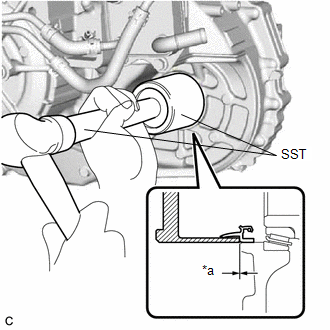

(a) A l'aide du SST et d'un marteau, reposer une bague d'étanchéité d'arbre de roue avant droite neuve sur le logement de boîte-pont. SST: 09316-10010 SST: 09950-70010 09951-07100 Profondeur standard: -0,5 à 0,5 mm (-0,0197 à 0,0197 in.) REMARQUE:
|
|
6. REPOSER LA BAGUE D'ETANCHEITE D'ARBRE DE ROUE AVANT GAUCHE

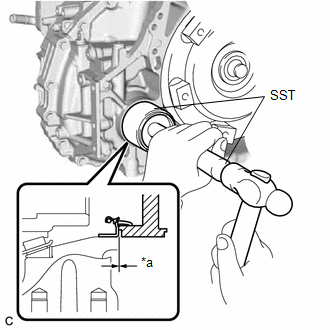

(a) A l'aide du SST et d'un marteau, poser une nouvelle bague d'étanchéité d'arbre de roue avant gauche sur le sous-ensemble de carter de boîte-pont automatique. SST: 09649-17010 SST: 09950-70010 09951-07100 Profondeur standard: -0,5 à 0,5 mm (-0,0197 à 0,0197 in.) REMARQUE:
|
|
7. REPOSER LE SUPPORT DE ROULEMENT D'ARBRE DE ROUE
Cliquer ici
8. REPOSER L'ENSEMBLE D'ARBRE DE ROUE AVANT
Cliquer ici
