BORNES DE L'ECU
VERIFIER L'ENSEMBLE DE CAPTEUR RADAR A ONDES MILLIMETRIQUES
(a) Mesurer la tension et la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.
|
N° de borne (symbole) | Couleur du câblage | Description de la borne | Condition | Condition spécifiée |
|---|---|---|---|---|

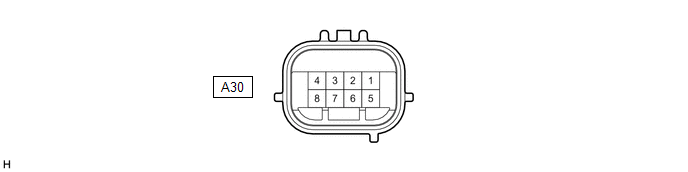

| A30-8 (IGB) - A30-1 (SGND) | R - W-B | Source d'alimentation électrique |
Contacteur d'allumage en position ON |
11 à 14 V |
|
A30-1 (SGND) - Masse de carrosserie |
W-B - Masse de carrosserie |
Masse | En permanence |
En dessous de 1 Ω |
(b) Vérifier les impulsions en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.
CONSEIL:
Si la forme d'onde n'est pas similaire à celle indiquée sur le schéma, un dysfonctionnement au niveau de la ligne de bus CAN, de la résistance d'extrémité ou de l'ensemble de capteur radar à ondes millimétriques est probable.
|
N° de borne (symbole) | Couleur du câblage | Description de la borne | Condition | Condition spécifiée |
|---|---|---|---|---|
| A30-3 (CA2H) - A30-1 (SGND) | R - W-B | Signal de communication CAN | Contacteur d'allumage en position ON |
Génération d'impulsions (cf. forme d'onde 1) |
|
A30-2 (CA2L) - A30-1 (SGND) |
W - W-B | Signal de communication CAN | Contacteur d'allumage en position ON |
Génération d'impulsions (cf. forme d'onde 2) |
|
A30-5 (CA1P) - A30-1 (SGND) |
G - W-B | Signal de communication CAN | Contacteur d'allumage en position ON |
Génération d'impulsions (cf. forme d'onde 1) |
|
A30-6 (CA1N) - A30-1 (SGND) |
W - W-B | Signal de communication CAN | Contacteur d'allumage en position ON |
Génération d'impulsions (cf. forme d'onde 2) |

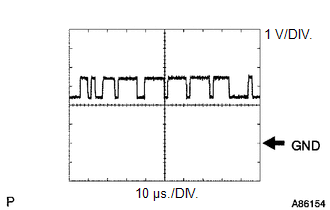

(1) Forme d'onde 1
|
Elément | Contenu |
|---|---|
|
Désignation de la borne |
Entre A30-3 (CA2H) et A30-1 (SGND) Entre A30-5 (CA1P) et A30-1 (SGND) |
| Plage de fonctionnement du tester |
1 V/DIV., 10 µs./DIV. |
|
Condition | Contacteur d'allumage en position ON |
CONSEIL:
La forme d'onde varie en fonction du signal de communication CAN.

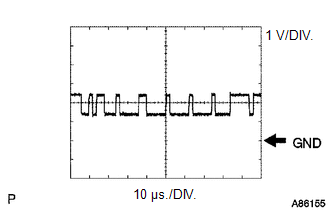

(2) Forme d'onde 2
|
Elément | Contenu |
|---|---|
|
Désignation de la borne |
Entre A30-2 (CA2L) et A30-1 (SGND) Entre A30-6 (CA1N) et A30-1 (SGND) |
| Plage de fonctionnement du tester |
1 V/DIV., 10 µs./DIV. |
|
Condition | Contacteur d'allumage en position ON |
CONSEIL:
La forme d'onde varie en fonction du signal de communication CAN.
REMARQUE:
VERIFIER LA CAMERA DE RECONNAISSANCE DE MARCHE AVANT
(a) Mesurer la tension et la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.
|
N° de borne (symbole) | Couleur du câblage | Description de la borne | Condition | Condition spécifiée |
|---|---|---|---|---|
|

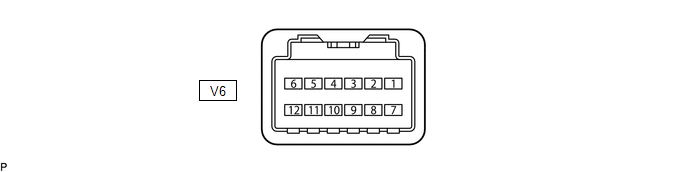

V6-7 (IGB) - V6-10 (GND) |
LA-P - LA |
Source d'alimentation électrique |
Contacteur d'allumage en position ON |
11 à 14 V |
|
Contacteur d'allumage en position OFF |
En dessous de 1 V | |||
|
V6-10 (GND) - Masse de carrosserie |
LA - Masse de carrosserie |
Masse | En permanence |
En dessous de 1 Ω |
(b) Vérifier les impulsions en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.
CONSEIL:
Si la forme d'onde n'est pas similaire à celle indiquée sur le schéma, un dysfonctionnement au niveau d'une ligne de bus CAN, d'une résistance d'extrémité ou de la caméra de reconnaissance de zone avant est suspecté.
|
N° de borne (symbole) | Couleur du câblage | Description de la borne | Condition | Condition spécifiée |
|---|---|---|---|---|
| V6-5 (CA1P) - V6-10 (GND) | L - LA | Signal de communication CAN | Contacteur d'allumage en position ON |
Génération d'impulsions (cf. forme d'onde 1) |
|
V6-11 (CA1N) - V6-10 (GND) |
W - LA | Signal de communication CAN | Contacteur d'allumage en position ON |
Génération d'impulsions (cf. forme d'onde 2) |
|
V6-6 (CANH) - V6-10 (GND) |
G - LA | Signal de communication CAN | Contacteur d'allumage en position ON |
Génération d'impulsions (cf. forme d'onde 1) |
|
V6-12 (CANL) - V6-10 (GND) |
W - LA | Signal de communication CAN | Contacteur d'allumage en position ON |
Génération d'impulsions (cf. forme d'onde 2) |
(1) Forme d'onde 1
|
Elément | Contenu |
|---|---|
|
Désignation de la borne |
Entre V6-5 (CA1P) et V6-10 (GND) Entre V6-6 (CANH) et V6-10 (GND) |
| Plage de fonctionnement du tester |
1 V/DIV., 10 µs./DIV. |
|
Condition | Contacteur d'allumage en position ON |
CONSEIL:
La forme d'onde varie en fonction du signal de communication CAN.
(2) Forme d'onde 2
|
Elément | Contenu |
|---|---|
|
Désignation de la borne |
Entre V6-11 (CA1N) et V6-10 (GND) Entre V6-12 (CANL) et V6-10 (GND) |
| Plage de fonctionnement du tester |
1 V/DIV., 10 µs./DIV. |
|
Condition | Contacteur d'allumage en position ON |
CONSEIL:
La forme d'onde varie en fonction du signal de communication CAN.
