BORNES DE L'ECU

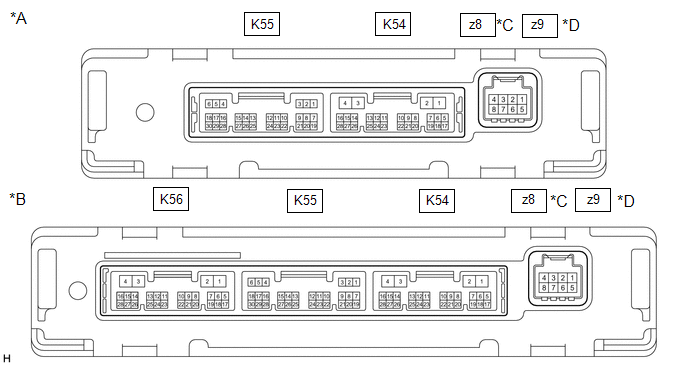

VERIFIER L'ENSEMBLE D'AMPLIFICATEUR DE CLIMATISATION

*A	sans système de chauffage de siège	*B	avec système de chauffage de siège
*C	Système de climatisation automatique type double	*D	Système de climatisation automatique type simple

(a) Débrancher le connecteur K54 de l'ensemble d'amplificateur de climatisation.

(b) Mesurer la tension et la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.

CONSEIL:

Mesurer les valeurs côté faisceau de câbles avec le connecteur débranché.

N° de borne (symbole)	Couleur du câblage	Description de la borne	Condition	Condition spécifiée
K54-2 (IG+) - K54-4 (GND)	LA-GR - W-B	Source d'alimentation électrique (IG)	Contacteur d'allumage en position ON	11 à 14 V
K54-2 (IG+) - K54-4 (GND)	LA-GR - W-B	Source d'alimentation électrique (IG)	Contacteur d'allumage en position OFF	En dessous de 1 V
K54-1 (B) - K54-4 (GND)*	LA-B - W-B	Alimentation électrique de la batterie	En permanence	11 à 14 V
K54-4 (GND) - Masse de carrosserie	W-B - Masse de carrosserie	Masse	En permanence	En dessous de 1 Ω

*: pour affichage 8 pouce

(d) Mesurer la tension et vérifier les impulsions en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.

N° de borne (symbole)	Couleur du câblage	Description de la borne	Condition	Condition spécifiée
K54-5 (RDFG) - K54-4 (GND)	L - W-B	Signal du désembueur de lunette arrière	Contacteur d'allumage en position ON, contacteur de désembueur de lunette arrière en position OFF	11 à 14 V
K54-5 (RDFG) - K54-4 (GND)	L - W-B	Signal du désembueur de lunette arrière	Contacteur d'allumage en position ON, contacteur de désembueur de lunette arrière en position ON	En dessous de 1 V
K54-14 (LIN1) - K54-4 (GND)	LG - W-B12 BE - W-B13, 14	Ligne de communication LIN	Contacteur d'allumage en position ON	Génération d'impulsions

N° de borne (symbole)

Couleur du câblage

Description de la borne

Condition

Condition spécifiée

K54-5 (RDFG) - K54-4 (GND)

L - W-B

Signal du désembueur de lunette arrière

Contacteur d'allumage en position ON, contacteur de désembueur de lunette arrière en position OFF

11 à 14 V

K54-5 (RDFG) - K54-4 (GND)

L - W-B

Signal du désembueur de lunette arrière

Contacteur d'allumage en position ON, contacteur de désembueur de lunette arrière en position ON

En dessous de 1 V

K54-14 (LIN1) - K54-4 (GND)

LG - W-B*1*2

BE - W-B*1*3, *1*4

Ligne de communication LIN

Contacteur d'allumage en position ON

Génération d'impulsions

*1: pour affichage 7 pouce
*2: pour fabrication TMMK sans système de chauffage de siège
*3: pour fabrication TMMK avec système de chauffage de siège
*4: fabrication TMC

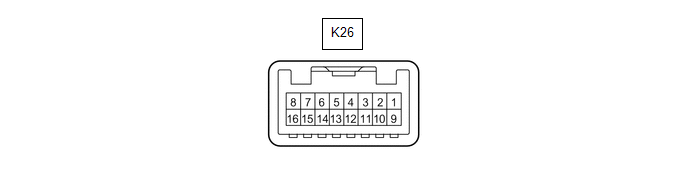

VERIFIER L'ENSEMBLE DE COMMANDE DE CLIMATISATION (pour affichage 7 pouce)

(a) Débrancher le connecteur K26 de l'ensemble de commande de climatisation.

(b) Mesurer la tension et la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.

CONSEIL:

Mesurer les valeurs côté faisceau de câbles avec le connecteur débranché.

N° de borne (symbole)	Couleur du câblage	Description de la borne	Condition	Condition spécifiée
K26-2 (IG+) - K26-6 (GND)	GR - W-B	Source d'alimentation électrique (IG)	Contacteur d'allumage en position ON	11 à 14 V
K26-2 (IG+) - K26-6 (GND)	GR - W-B	Source d'alimentation électrique (IG)	Contacteur d'allumage en position OFF	En dessous de 1 V
K26-6 (GND) - Masse de carrosserie	W-B - Masse de carrosserie	Masse	En permanence	En dessous de 1 Ω

(d) Vérifier les impulsions en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.

N° de borne (symbole)	Couleur du câblage	Description de la borne	Condition	Condition spécifiée
K26-9 (LIN1) - K26-6 (GND)	LG - W-B	Ligne de communication LIN	Contacteur d'allumage en position ON	Génération d'impulsions

VERIFIER L'ENSEMBLE DE RECEPTEUR DE RADIO ET DU SYSTEME D'AFFICHAGE (pour écran 8 pouce)

Cliquer ici
