Pieces Constitutives
PIECES CONSTITUTIVES

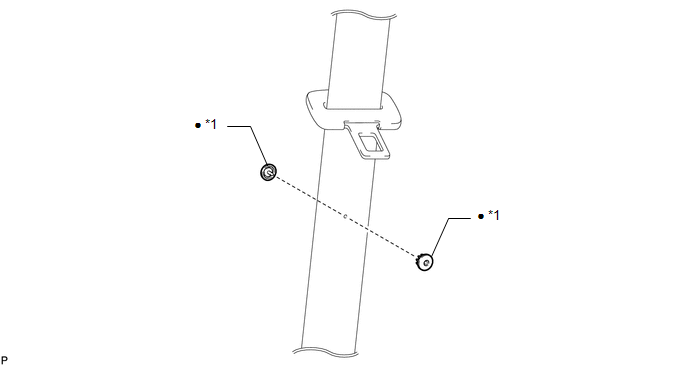

SCHEMA
|
*1 | BUTEE DE LANGUETTE |
- | - |
|
● | Pièce non réutilisable | - |
- |
Remplacement
REMPLACEMENT
PROCEDURE
1. DEPOSER LA BUTEE DE LANGUETTE

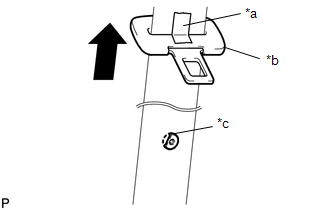

| (a) Faire coulisser la languette au dessus de la position de repose de la butée de languette et la maintenir provisoirement avec du ruban adhésif. |
|
(b) Eliminer toute pièce de la butée de languette d'origine dans la sangle de ceinture de sécurité à l'aide d'une pince.
REMARQUE:
Veiller à ne pas endommager la sangle de ceinture de sécurité pendant la réparation.
2. REPOSER LA BUTEE DE LANGUETTE

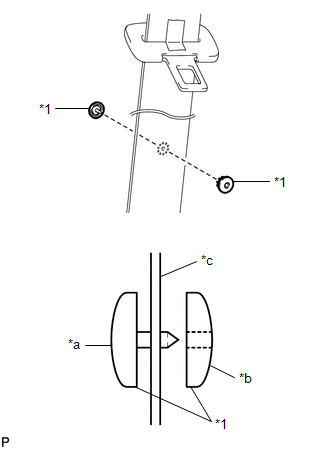

| (a) Placer une butée de languette neuve dans l'orifice de la sangle de ceinture de sécurité. CONSEIL: S'assurer que le sens de pose de la butée de languette est comme indiqué sur le schéma. |
|

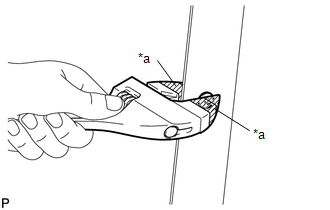

| (b) Maintenir la butée de languette dans l'orifice de la sangle de ceinture de sécurité à l'aide d'une clé à molette, et tourner la vis de réglage de la clé à molette à la main afin de comprimer la butée de languette. REMARQUE:
CONSEIL: Entourer les mors de la clé à molette avat utilisation. |
|

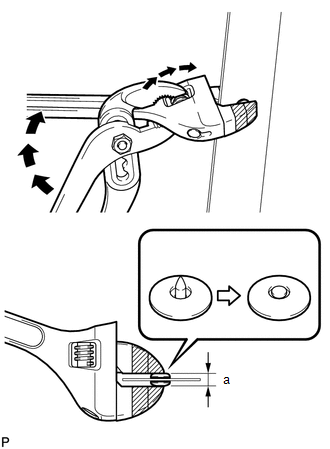

| (c) Lorsque la vis de réglage de la clé à molette ne peut plus être tournée à la main, serrer la vis de réglage à l'aide d'une pince pour joints réglable jusqu'à ce que l'épaisseur de la butée de languette soit de 4,5 à 5,0 mm (0,177 à 0,197 po). (se reporter au schéma) Jeu standard
|
|

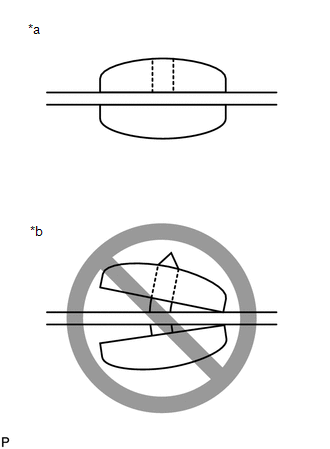

| (d) S'assurer que la goupille du côté mâle de la butée de languette s'est écartée de façon uniforme dans l'orifice de la pièce femelle et est fermement maintenue à la sangle de ceinture de sécurité. (se reporter au schéma) |
|
