PIECES CONSTITUTIVES

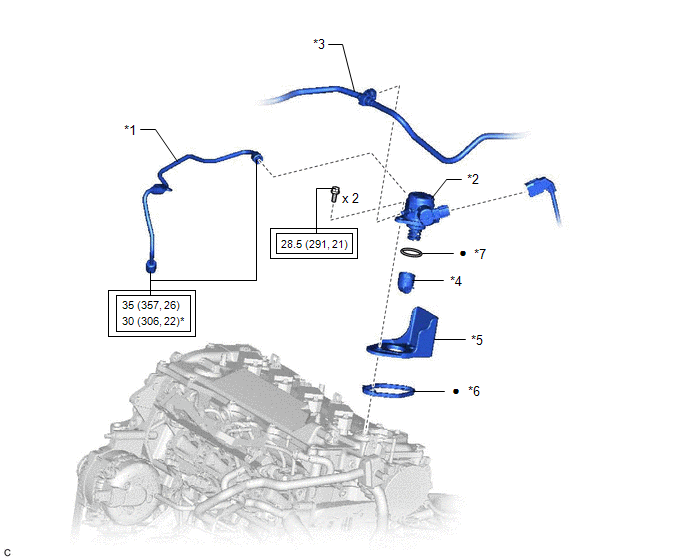

SCHEMA
|
*1 | SOUS-ENSEMBLE DE TUYAU DE CARBURANT N° 1 |
*2 | ENSEMBLE DE POMPE A CARBURANT |
|
*3 | SOUS-ENSEMBLE DE TUYAU DE CARBURANT |
*4 | ENSEMBLE DE POUSSOIR DE POMPE A CARBURANT |
|
*5 | FLASQUE DE POMPE A CARBURANT |
*6 | JOINT D'ETANCHEITE D'ENTRETOISE DE POMPE A CARBURANT |
|
*7 | JOINT TORIQUE |
- | - |
.png) |
Couple de serrage pour "zones principales concernant la performance de base du véhicule" tel que déplacement/virage/arrêt": N*m (kgf*cm, lbf*pi) |
* | A utiliser avec une clé à écrou de raccord |
|
● | Pièce non réutilisable |
- | - |
