PIECES CONSTITUTIVES

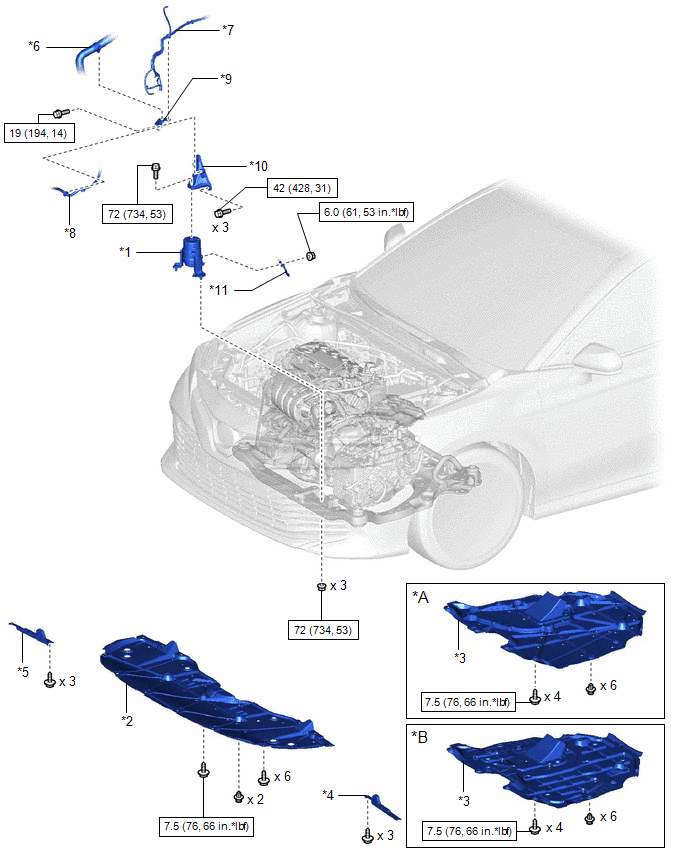

SCHEMA
*A | fabrication TMC |
*B | fabrication TMMK |
*1 | SILENTBLOC DE SUPPORT DU MOTEUR AVANT |
*2 | SABOT DE PROTECTION DU MOTEUR N° 1 |
*3 | ENSEMBLE DE SABOT DE PROTECTION DE MOTEUR N° 2 |
*4 | REMBOURRAGE GAUCHE D'EXTENSION DE PASSAGE DE ROUE AVANT |
*5 | REMBOURRAGE DROIT D'EXTENSION DE PASSAGE DE ROUE AVANT |
*6 | DURITE DE RADIATEUR |
*7 | DURITE A DEPRESSION |
*8 | CABLE DE MOTEUR N° 2 |
*9 | SUPPORT DE RADIATEUR N° 1 |
*10 | SUPPORT DE FIXATION AVANT DU MOTEUR |
*11 | BEQUILLE |
- | - |
![]() |
