Toyota Camry Manuel de réparation XV50 (2011–2019): Verification Sur Vehicule

VERIFICATION SUR VEHICULE

MESURE DE PRECAUTION / REMARQUE / CONSEIL

CONSEIL:

Se reporter au tableau des symptômes de problèmes.

Cliquer ici

PROCEDURE

1. DEPOSER LE REMBOURRAGE DROIT D'EXTENSION DE PASSAGE DE ROUE AVANT

Cliquer ici

2. DEPOSER LE REMBOURRAGE D'EXTENSION DE PASSAGE DE ROUE AVANT GAUCHE

Cliquer ici

3. DEPOSER LE SABOT DE PROTECTION DE MOTEUR N° 1

Cliquer ici

4. DEPOSER L'ENSEMBLE DE SABOT DE PROTECTION DU MOTEUR N° 2

Cliquer ici

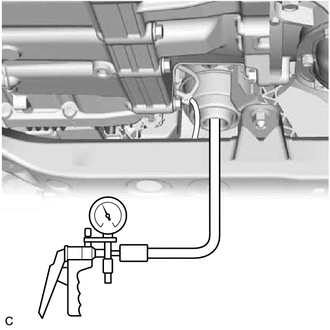

5. VERIFIER LE SILENTBLOC DE SUPPORT DU MOTEUR AVANT

(a) Débrancher la durite à dépression du silentbloc de support du moteur avant.

(b) A l'aide d'une pompe à dépression, exercer une dépression de 80 kPa (600 mmHg, 23,6 po Hg) et attendre 1 minute.

(c) Vérifier s'il n'y a aucun changement dans les mouvements de l'aiguille sur la jauge de la pompe à dépression.

OK:

La dépression se maintient.

(d) Vérifier s'il n'y a pas de fuite de liquide provoquée par une rupture du diaphragme.

(e) Brancher la durite à dépression sur le silentbloc de support de moteur avant.

6. REPOSER L'ENSEMBLE DE SABOT DE PROTECTION DE MOTEUR N° 2

Cliquer ici

7. REPOSER LE SABOT DE PROTECTION DE MOTEUR N° 1

Cliquer ici

8. REPOSER LE REMBOURRAGE GAUCHE D'EXTENSION DE PASSAGE DE ROUE AVANT

Cliquer ici

9. REPOSER LE REMBOURRAGE D'EXTENSION DE PASSAGE DE ROUE AVANT DROITE

Cliquer ici

Pieces Constitutives
PIECES CONSTITUTIVES SCHEMA *A fabrication TMC *B fabrication TMMK *1 SILENTBLOC DE SUPPORT DU MOTEUR AVANT *2 SABOT DE PROTECTION DU MOTEUR N° 1 *3 ENSEMBLE DE SABOT DE PROTECTION DE MOTEUR N° 2 ...

Depose
DEPOSE PROCEDURE 1. DEPOSER LA SOUPAPE DE COMMUTATION DE DEPRESSION (pour système actif de suspension du moteur) Cliquer ici 2. DEPOSER LE REMBOURRAGE DROIT D'EXTENSION DE PASSAGE DE ROUE AVANT Cliquer ici 3. DEPOSER LE REMBOURRAGE D'EXTE ...
