DEPOSE
PROCEDURE
1. DEPOSER LA SOUPAPE DE COMMUTATION DE DEPRESSION (pour système actif de suspension du moteur)
Cliquer ici .gif)
2. DEPOSER LE REMBOURRAGE DROIT D'EXTENSION DE PASSAGE DE ROUE AVANT
Cliquer ici
3. DEPOSER LE REMBOURRAGE D'EXTENSION DE PASSAGE DE ROUE AVANT GAUCHE
Cliquer ici
4. DEPOSER LE SABOT DE PROTECTION DE MOTEUR N° 1
Cliquer ici
5. DEPOSER L'ENSEMBLE DE SABOT DE PROTECTION DU MOTEUR N° 2
Cliquer ici
6. DEPOSER LE SILENTBLOC DE SUPPORT DU MOTEUR AVANT
| (a) Libérer les 4 attaches pour détacher la durite de radiateur, les durites à dépression et le câble de moteur n° 2 du support de radiateur n° 1. |
|

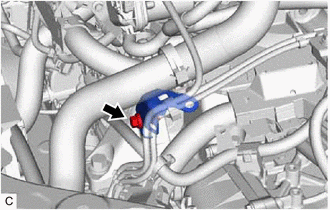

| (b) Déposer le boulon et le support de radiateur n° 1 du support de fixation du moteur avant. |
|

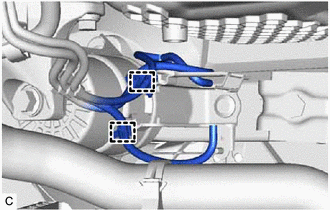

| (c) Libérer les 2 attaches pour détacher les durites à dépression du silentbloc de support du moteur avant. |
|

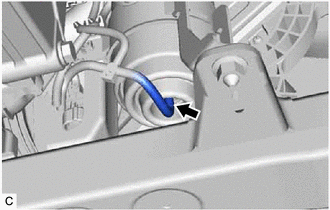

| (d) Débrancher la durite à dépression du silentbloc de support du moteur avant. |
|

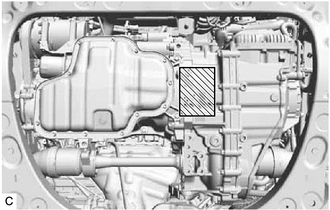

(e) Soutenir l'ensemble de moteur avec boîte-pont à l'aide d'un cric et d'un bloc de bois.
.png) |
Emplacement du bloc de bois |

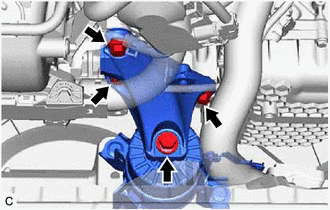

| (f) Déposer les 4 boulons et le support de fixation du moteur avant. |
|

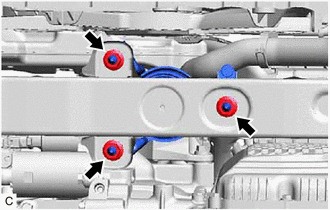

| (g) Déposer les 3 écrous et le silentbloc de support de moteur avant de l'ensemble de cadre avant. |
|

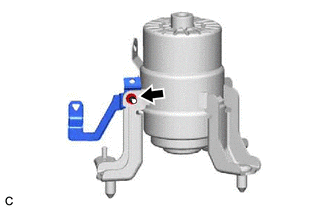

| (h) Déposer l'écrou et le renfort du silentbloc de support du moteur avant. |
|
