Toyota Camry Manuel de réparation XV50 (2011–2019): Repose

REPOSE

PROCEDURE

1. REPOSER LE SILENTBLOC DE SUPPORT DU MOTEUR AVANT

(a) Reposer le renfort sur le silentbloc de support du moteur avant avec l'écrou.

Torque:

6,0 N·m {61 kgf·cm, 53 in·lbf}

(b) Reposer l'ensemble de silentbloc de support du moteur avant sur l'ensemble de cadre avant à l'aide des 3 écrous.

Torque:

72 N·m {734 kgf·cm, 53 ft·lbf}

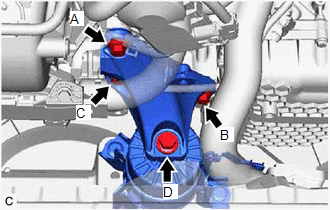

(c) Reposer le support de fixation de moteur avant sur le logement de boîte-pont à l'aide des 3 boulons. Torque: Boulons (A), (B) et (C) : 42 N·m {428 kgf·cm, 31 ft·lbf} REMARQUE: Serrer provisoirement le boulon (A) puis serrer complètement les 3 boulons dans l'ordre (B), (C) et (A).

(d) Reposer le support de fixation de moteur avant sur le silentbloc de support du moteur avant avec le boulon.

Torque:

Boulon (D) :

72 N·m {734 kgf·cm, 53 ft·lbf}

(e) Brancher la durite à dépression sur le silentbloc de support de moteur avant.

(f) Engager les 2 attaches pour reposer les durites à dépression sur le silentbloc de support du moteur avant.

(g) Reposer le support de radiateur n° 1 sur le support de fixation du moteur avant avec le boulon.

Torque:

19 N·m {194 kgf·cm, 14 ft·lbf}

(h) Engager les 4 attaches pour reposer la durite de radiateur, les durites à dépression et le câble de moteur n° 2 du support de radiateur n° 1.

2. REPOSER L'ENSEMBLE DE SABOT DE PROTECTION DE MOTEUR N° 2

Cliquer ici

3. REPOSER LE SABOT DE PROTECTION DE MOTEUR N° 1

Cliquer ici

4. REPOSER LE REMBOURRAGE GAUCHE D'EXTENSION DE PASSAGE DE ROUE AVANT

Cliquer ici

5. REPOSER LE REMBOURRAGE D'EXTENSION DE PASSAGE DE ROUE AVANT DROITE

Cliquer ici

6. REPOSER LA SOUPAPE DE COMMUTATION DE DEPRESSION (pour système actif de suspension du moteur)

Cliquer ici
