Toyota Camry Manuel de réparation XV50 (2011–2019): Repose

REPOSE

PROCEDURE

1. REPOSER LE SOUS-ENSEMBLE DE CABLE D'ANTENNE N° 5 (avec contacteur (SOS) manuel)

(a) Engager les 5 attaches pour reposer le sous-ensemble de câble d'antenne n° 5.

(b) Brancher le connecteur.

2. REPOSER LE SOUS-ENSEMBLE DE CABLE D'ANTENNE N° 2

CONSEIL:

Le ruban adhésif et le ruban adhésif en butyle ne sont pas disponibles en tant que pièces de rechange. Si ces morceaux de ruban adhésif adhèrent suffisamment pour fixer le sous-ensemble de câble d'antenne n° 2 sur l'ensemble de ciel de toit, les réutiliser. Si le ruban adhésif et/ou le ruban adhésif en butyle ne collent plus, appliquer un nouveau ruban adhésif en suivant la procédure ci-dessous.

(a) Appliquer un nouveau ruban adhésif en butyle.

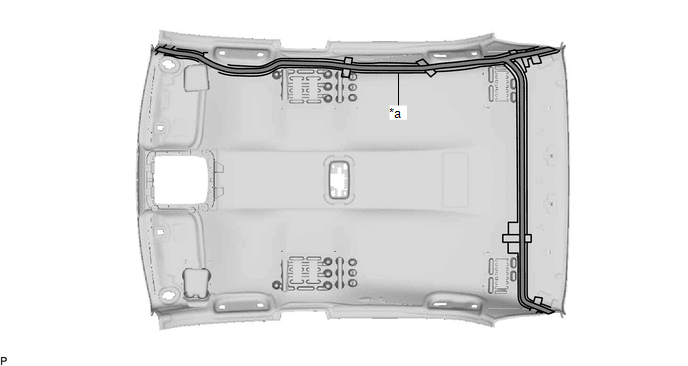

pour toit normal:

*a

Repère

-

-

Ruban adhésif en butyle

-

-

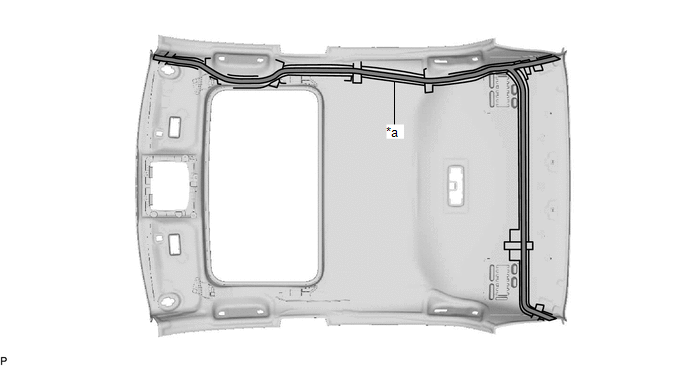

pour toit ouvrant:

*a

Repère

-

-

Ruban adhésif en butyle

-

-

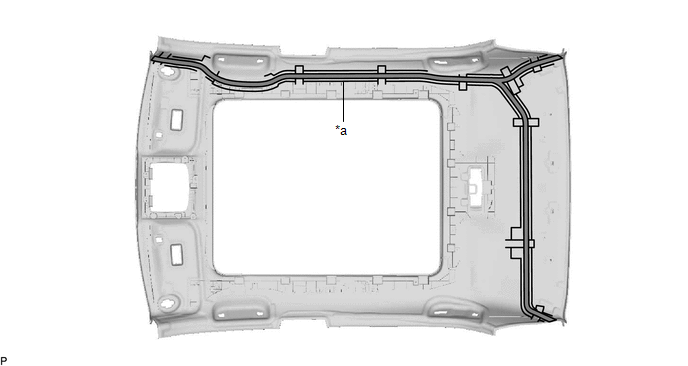

pour toit ouvrant panoramique:

*a

Repère

-

-

Ruban adhésif en butyle

-

-

(1) Eliminer toute trace de l'ancien ruban adhésif en butyle de l'ensemble de ciel de toit.

(2) Préparer la quantité appropriée de nouveau ruban adhésif en butyle.

CONSEIL:

Veiller à ne pas toucher la surface du produit adhésif.

(3) Appliquer le ruban adhésif en butyle sur l'ensemble de ciel de toit tout en alignant le ruban adhésif sur les repères de l'ensemble de ciel de toit.

(4) Enlever la feuille de protection du ruban adhésif en butyle.

(b) Aligner le ruban de repère (A) sur le sous-ensemble de câble d'antenne n° 2 avec la saillie à l'avant de l'ensemble de ciel de toit et enrouler le ruban adhésif autour du sous-ensemble de câble d'antenne n° 2 et la saillie de l'ensemble de ciel de toit.

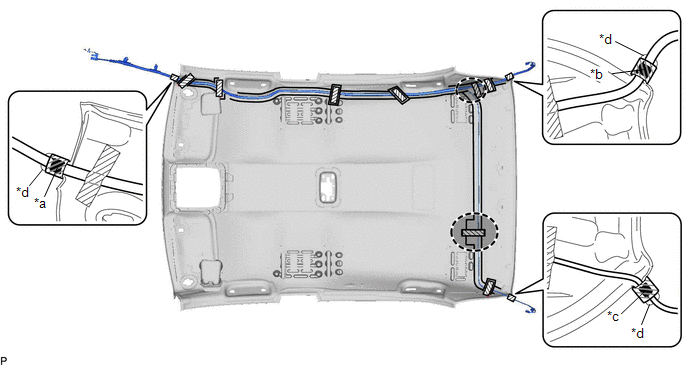

pour toit normal:

*a

Ruban adhésif de repère (A)

*b

Ruban adhésif de repère (B)

*c

Ruban adhésif de repère (C)

*d

Saillie

Ruban adhésif

Zone de réglage

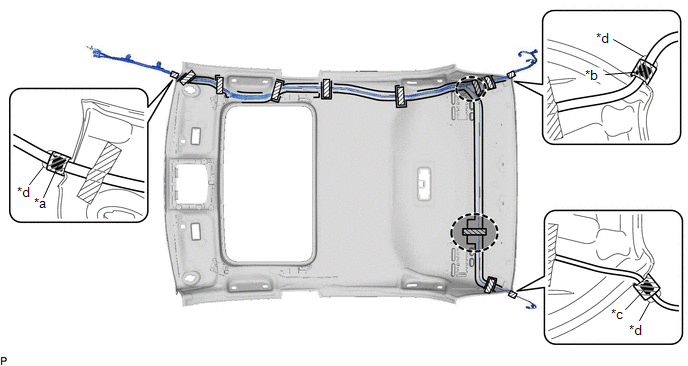

pour toit ouvrant:

*a

Ruban adhésif de repère (A)

*b

Ruban adhésif de repère (B)

*c

Ruban adhésif de repère (C)

*d

Saillie

Ruban adhésif

Zone de réglage

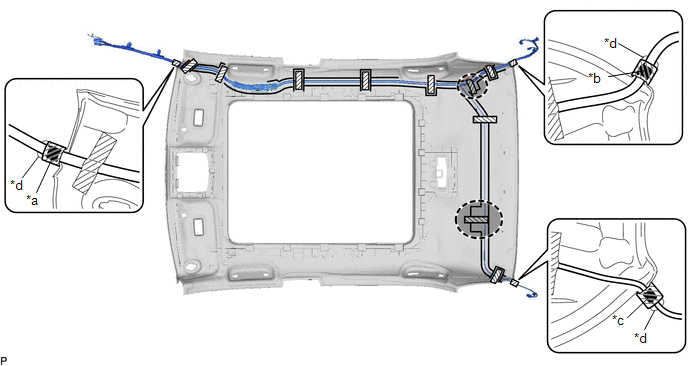

pour toit ouvrant panoramique:

*a

Ruban adhésif de repère (A)

*b

Ruban adhésif de repère (B)

*c

Ruban adhésif de repère (C)

*d

Saillie

Ruban adhésif

Zone de réglage

(c) Aligner le ruban de repère (B) sur le sous-ensemble de câble d'antenne n° 2 avec la saillie à l'arrière de l'ensemble de ciel de toit et enrouler le ruban adhésif autour du sous-ensemble de câble d'antenne n° 2 et la saillie de l'ensemble de ciel de toit.

(d) Aligner le ruban de repère (C) sur le sous-ensemble de câble d'antenne n° 2 avec la saillie à l'arrière de l'ensemble de ciel de toit et enrouler le ruban adhésif autour du sous-ensemble de câble d'antenne n° 2 et la saillie de l'ensemble de ciel de toit.

(e) Reposer le sous-ensemble de câble d'antenne n° 2 sur l'ensemble de ciel de toit.

REMARQUE:

CONSEIL:

Fixer la longueur supplémentaire du sous-ensemble d'antenne n° 2 dans la zone de réglage.

(f) Appliquer le ruban adhésif comme indiqué sur le schéma pour fixer le sous-ensemble de câble d'antenne n° 2.

3. REPOSER L'ENSEMBLE DE CIEL DE TOIT

Cliquer ici

4. REPOSER LE SOUS-ENSEMBLE DE CABLE D'ANTENNE

(a) Engager les 6 attaches pour reposer le sous-ensemble de câble d'antenne.

5. REPOSER LE SOUS-ENSEMBLE DE CONDUITE DE CHAUFFAGE A REGISTRE N° 3

Cliquer ici

6. REPOSER LA CONDUITE DE BUSE DE DEGIVREUR LATERALE N° 2

Cliquer ici

7. REPOSER LE SOUS-ENSEMBLE DE REMBOURRAGE DE SECURITE DE TABLEAU DE BORD

Cliquer ici
