DESCRIPTION
Lorsque le niveau de liquide de lave-glace est inférieur à un certain niveau, un message d'avertissement est affiché sur l'ensemble de combiné d'instruments.

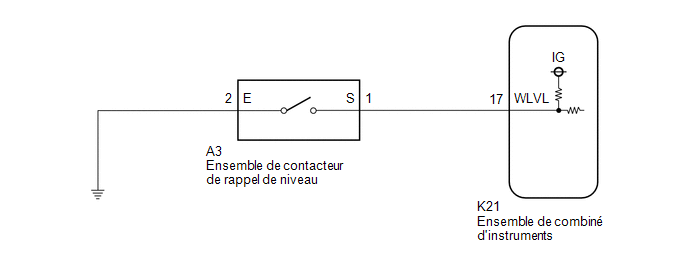

SCHEMA DE CABLAGE
PROCEDURE
| 1. |
RELEVER LA VALEUR A L'AIDE DU TECHSTREAM |
(a) Brancher le Techstream sur le DLC3.
(b) Mettre le contacteur d'allumage en position ON.
(c) Allumer le Techstream.
(d) Sélectionner les menus suivants: Body Electrical / Combination Meter / Data List.
(e) Relever la Data List en suivant les indications du Techstream.
Body Electrical > Combination Meter > Data List|
Affichage du tester | Objet de la mesure |
Plage | Condition normale |
Note de diagnostic |
|---|---|---|---|---|
|
Washer Level Warning Switch |
Contacteur de rappel de niveau de liquide de lave-glace |
OFF ou ON | OFF: Le niveau de liquide de lave-glace n'est pas faible ON: Le niveau de liquide de lave-glace est faible |
- |
|
Affichage du tester |
|---|
|
Washer Level Warning Switch |
OK:
L'affichage du Techstream change correctement en réponse au niveau de liquide de lave-glace.
| OK | .gif) | REMPLACER L'ENSEMBLE DE COMBINE D'INSTRUMENTS
|
|
| 2. |
VERIFIER L'ENSEMBLE DE CONTACTEUR DE RAPPEL DE NIVEAU |
(a) Déposer l'ensemble de contacteur de rappel de niveau.
Cliquer ici
.gif)
(b) Vérifier l'ensemble de contacteur de rappel de niveau.
Cliquer ici
| MAL | | REMPLACER L'ENSEMBLE DE CONTACTEUR DE RAPPEL DE NIVEAU
|
|
| 3. |
VERIFIER LE FAISCEAU DE CABLES ET LE CONNECTEUR (ENSEMBLE DE CONTACTEUR DE RAPPEL DE NIVEAU - ENSEMBLE DE COMBINE D'INSTRUMENTS) |
(a) Débrancher le connecteur K21 de l'ensemble de combiné d'instruments.
(b) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.
Résistance standard:
|
Branchement du tester | Condition |
Condition spécifiée |
|---|---|---|
|
A3-1 (S) - K21-17 (WLVL) |
En permanence | En dessous de 1 Ω |
|
A3-1 (S) ou K21-17 (WLVL) - Masse de carrosserie |
En permanence | 10 kΩ minimum |
| MAL | | REPARER OU REMPLACER LE FAISCEAU DE CABLES OU LE CONNECTEUR |
|
| 4. |
VERIFIER LE FAISCEAU DE CABLES ET LE CONNECTEUR (ENSEMBLE DE CONTACTEUR D'AVERTISSEMENT DE NIVEAU - MASSE DE CARROSSERIE) |
(a) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.
Résistance standard:
|
Branchement du tester | Condition |
Condition spécifiée |
|---|---|---|
|
A3-2 (E) - Masse de carrosserie |
En permanence | En dessous de 1 Ω |
| OK | | REMPLACER L'ENSEMBLE DE COMBINE D'INSTRUMENTS
|
| MAL | | REPARER OU REMPLACER LE FAISCEAU DE CABLES OU LE CONNECTEUR |
