Toyota Camry Manuel de réparation XV50 (2011–2019): Circuit du moteur de lave-glace
DESCRIPTION
Lorsque l'ensemble de pompe et de moteur de lave-glace avant reçoit des signaux en provenance de l'ensemble de contacteur d'essuie-glace avant, il fonctionne pour vaporiser le liquide de lave-glace en provenance des sous-ensembles de gicleur de lave-glace.

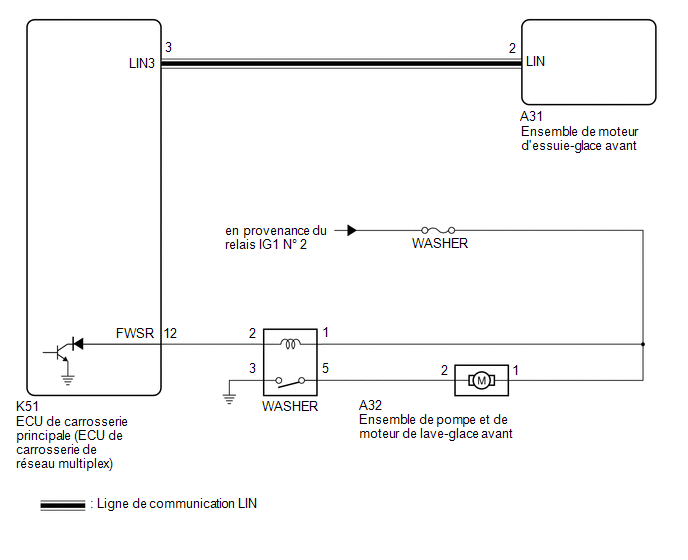

SCHEMA DE CABLAGE
MESURE DE PRECAUTION / REMARQUE / CONSEIL
REMARQUE:
- Vérifier les fusibles pour les circuits liés à ce système avant d'effectuer la procédure suivante.
- Avant de remplacer l'ECU de carrosserie principale (ECU de carrosserie du réseau multiplex), se reporter à la section relative à l'enregistrement.*
Cliquer ici
- *: avec système de clé intelligente
PROCEDURE
1. | EFFECTUER L'ACTIVE TEST A L'AIDE DU TECHSTREAM |
(a) Brancher le Techstream sur le DLC3.
(b) Mettre le contacteur d'allumage en position ON.
(c) Allumer le Techstream.
(d) Sélectionner les menus suivants: Body Electrical / Main Body / Active Test.
(e) Effectuer l'Active Test en suivant les indications du Techstream.
Body Electrical > Main Body > Active Test
Affichage du tester | Objet de la mesure |
Plage de commande | Note de diagnostic |
---|---|---|---|
Front Washer Relay | Fonction permettant d'activer l'ensemble de pompe et de moteur de lave-glace avant |
OFF ou ON | - |
Affichage du tester |
---|
Front Washer Relay |
OK:
L'ensemble de pompe et de moteur de lave-glace avant fonctionne normalement.
OK | PASSER A L'ORGANE INCRIMINE SUIVANT INDIQUE DANS LE TABLEAU DES SYMPTOMES DE PROBLEMES |
|
2. |
VERIFIER L'ENSEMBLE DE POMPE ET DE MOTEUR DE LAVE-GLACE AVANT |
(a) Déposer l'ensemble de moteur et de pompe de lave-glace avant.
Cliquer ici
(b) Vérifier l'ensemble de moteur et de pompe de lave-glace avant.
Cliquer ici
MAL | REMPLACER L'ENSEMBLE DE POMPE ET DE MOTEUR DE LAVE-GLACE AVANT |
|
3. |
VERIFIER LE RELAIS DE LAVE-GLACE |
(a) Vérifier le relais WASHER.
Cliquer ici
MAL | REMPLACER LE RELAIS DE LAVE-GLACE |
|
4. |
VERIFIER LE FAISCEAU DE CABLES ET LE CONNECTEUR (SOURCE D'ALIMENTATION ELECTRIQUE - RELAIS WASHER) |
(a) Mesurer la tension en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.
Tension standard:
Branchement du tester | Condition |
Condition spécifiée |
---|---|---|
1 (relais WASHER) - Masse de carrosserie |
Contacteur d'allumage en position OFF |
En dessous de 1 V |
Contacteur d'allumage en position ON |
11 à 14 V |
MAL | REPARER OU REMPLACER LE FAISCEAU DE CABLES OU LE CONNECTEUR |
|
5. |
VERIFIER LE FAISCEAU DE CABLES ET LE CONNECTEUR (SOURCE D'ALIMENTATION ELECTRIQUE - ENSEMBLE DE POMPE ET DE MOTEUR DE LAVE-GLACE AVANT) |
(a) Mesurer la tension en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.
Tension standard:
Branchement du tester | Condition |
Condition spécifiée |
---|---|---|
A32-1 - Masse de carrosserie |
Contacteur d'allumage en position OFF |
En dessous de 1 V |
Contacteur d'allumage en position ON |
11 à 14 V |
MAL | REPARER OU REMPLACER LE FAISCEAU DE CABLES OU LE CONNECTEUR |
|
6. |
VERIFIER LE FAISCEAU DE CABLES ET LE CONNECTEUR (RELAIS WASHER - ENSEMBLE DE POMPE ET DE MOTEUR DE LAVE-GLACE AVANT) |
(a) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.
Résistance standard:
Branchement du tester | Condition |
Condition spécifiée |
---|---|---|
5 (relais WASHER) - A32-2 |
En permanence | En dessous de 1 Ω |
5 (relais WASHER) ou A32-2 - Masse de carrosserie |
En permanence | 10 kΩ minimum |
MAL | REPARER OU REMPLACER LE FAISCEAU DE CABLES OU LE CONNECTEUR |
|
7. |
VERIFIER LE FAISCEAU DE CABLES ET LE CONNECTEUR (RELAIS WASHER - MASSE DE CARROSSERIE) |
(a) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.
Résistance standard:
Branchement du tester | Condition |
Condition spécifiée |
---|---|---|
3 (relais WASHER) - Masse de carrosserie |
En permanence | En dessous de 1 Ω |
MAL | REPARER OU REMPLACER LE FAISCEAU DE CABLES OU LE CONNECTEUR |
|
8. |
VERIFIER LE FAISCEAU DE CABLES ET LE CONNECTEUR (RELAIS WASHER - ECU DE CARROSSERIE PRINCIPALE (ECU DE CARROSSERIE DE RESEAU MULTIPLEX)) |
(a) Débrancher le connecteur K51 de l'ECU de carrosserie principale (ECU de carrosserie du réseau multiplex).
(b) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.
Résistance standard:
Branchement du tester | Condition |
Condition spécifiée |
---|---|---|
2 (relais WASHER) - K51-12 (FWSR) |
En permanence | En dessous de 1 Ω |
K51-12 (FWSR) ou 2 (relais WASHER) - Masse de carrosserie |
En permanence | 10 kΩ minimum |
OK | REMPLACER L'ECU DE CARROSSERIE PRINCIPALE (ECU DE CARROSSERIE DU RESEAU MULTIPLEX) |
MAL | REPARER OU REMPLACER LE FAISCEAU DE CABLES OU LE CONNECTEUR |
