Toyota Camry et,
PIECES CONSTITUTIVES

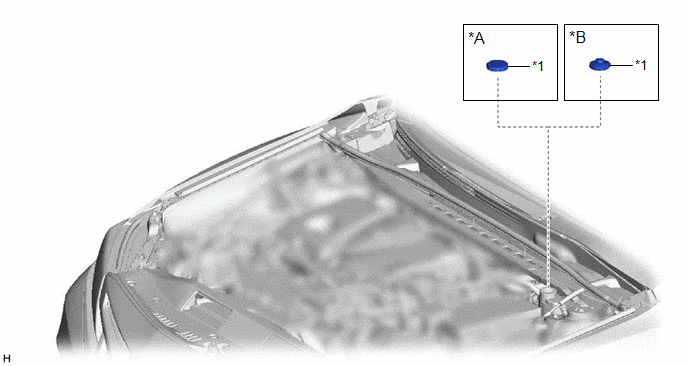

SCHEMA
|
*A | fabrication TMC |
*B | fabrication TMMK |
|
*1 | ENSEMBLE DE BOUCHON D'ORIFICE DE REMPLISSAGE DU RESERVOIR DE MAITRE-CYLINDRE DE FREIN |
- | - |

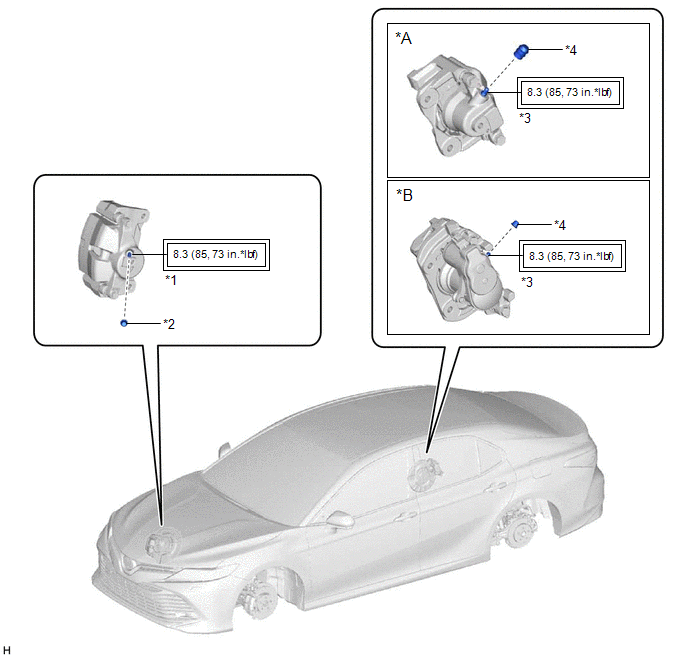

SCHEMA
|
*A | sans système de frein de stationnement électrique |
*B | avec système de frein de stationnement électrique |
|
*1 | BOUCHON DE PURGE DE FREIN A DISQUE AVANT |
*2 | CAPUCHON DE BOUCHON DE PURGE DE FREIN A DISQUE AVANT |
|
*3 | BOUCHON DE PURGE DE FREIN A DISQUE ARRIERE |
*4 | CAPUCHON DE BOUCHON DE PURGE DE FREIN A DISQUE ARRIERE |
.png) |
Couple de serrage pour "zones principales concernant la performance de base du véhicule" tel que déplacement/virage/arrêt": N*m (kgf*cm, lbf*pi) |
- | - |
