Pieces Constitutives
PIECES CONSTITUTIVES

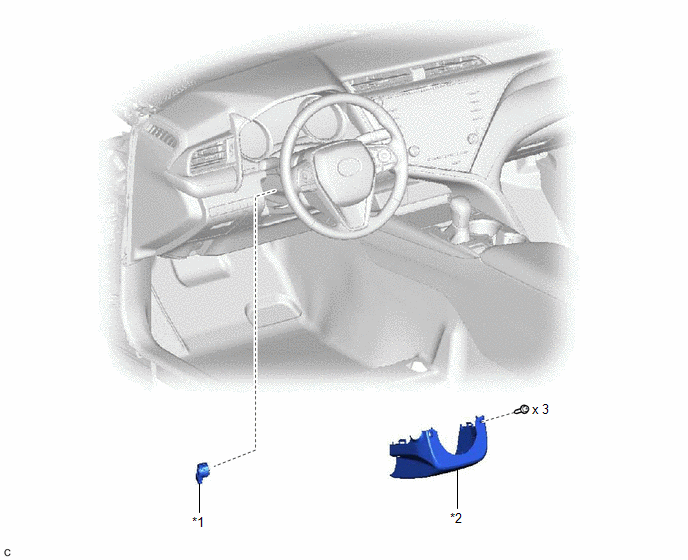

SCHEMA
|
*1 | ENSEMBLE DE CONTACTEUR D'ALLUMAGE OU DE DEMARREUR |
*2 | SOUS-ENSEMBLE DE CACHE INFERIEUR DE COLONNE DE DIRECTION |
Depose
DEPOSE
PROCEDURE
1. DEPOSER LE SOUS-ENSEMBLE DE CACHE INFERIEUR DE COLONNE DE DIRECTION
Cliquer ici
2. DEPOSER L'ENSEMBLE DE CONTACTEUR D'ALLUMAGE OU DE DEMARREUR
| (a) Débrancher le connecteur de l'ensemble de contacteur d'allumage ou de démarreur. |
|
(b) Libérer les 2 griffes et déposer l'ensemble de contacteur d'allumage ou de démarreur de l'ensemble de support supérieur de colonne de direction.
Verification
VERIFICATION
PROCEDURE

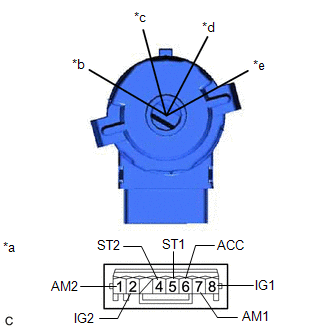

1. VERIFIER L'ENSEMBLE DE CONTACTEUR D'ALLUMAGE OU DE DEMARREUR
| (a) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous. Résistance standard:
|
|
Repose
REPOSE
PROCEDURE
1. REPOSER L'ENSEMBLE DE CONTACTEUR D'ALLUMAGE OU DE DEMARREUR

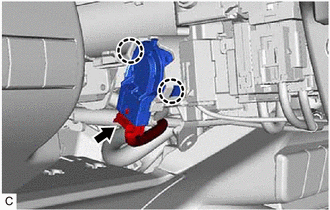

(a) Engager les 2 griffes pour reposer l'ensemble de contacteur d'allumage ou de démarreur sur l'ensemble de support supérieur de colonne de direction.
(b) Brancher le connecteur de l'ensemble de contacteur d'allumage ou de démarreur.
2. REPOSER LE SOUS-ENSEMBLE DE CACHE INFERIEUR DE COLONNE DE DIRECTION
Cliquer ici
