Toyota Camry et,
Pieces Constitutives
PIECES CONSTITUTIVES

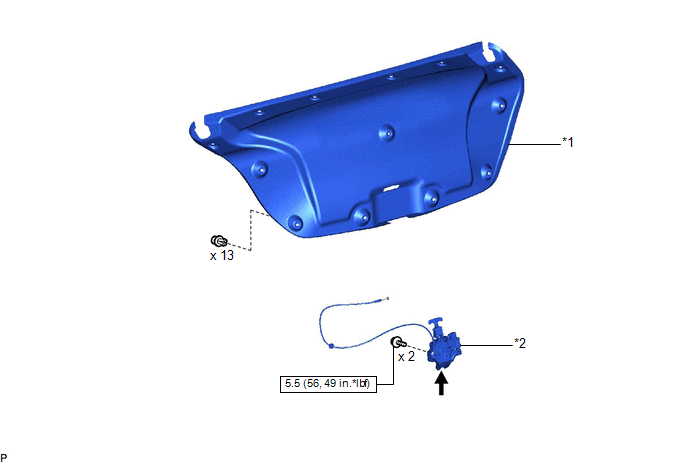

SCHEMA
|
*1 | CACHE DE PORTE DE COMPARTIMENT A BAGAGES |
*2 | ENSEMBLE DE SERRURE DE PORTE DE COMPARTIMENT A BAGAGES |
.png) |
N*m (kgf*cm, lbf*pi): couple de serrage prescrit |
.png) |
Graisse MP |
Depose
DEPOSE
PROCEDURE
1. DEPOSER LE CACHE DE PORTE DE COMPARTIMENT A BAGAGES
Cliquer ici
.gif)
2. DEPOSER L'ENSEMBLE DE SERRURE DE PORTE DE COMPARTIMENT A BAGAGES
Cliquer ici
Verification
VERIFICATION
PROCEDURE

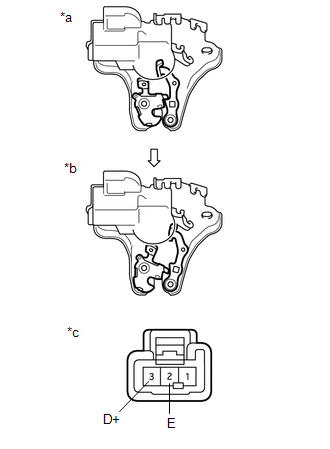

1. VERIFIER LE CONTACTEUR D'ECLAIRAGE DE SEUIL DE PORTE DE COMPARTIMENT A BAGAGES (ENSEMBLE DE SERRURE DE PORTE DE COMPARTIMENT A BAGAGES)
|
*a | Verrouiller |
|
*b | Déverrouiller |
|
*c | Pièce constitutive sans faisceau de câbles branché (contacteur d'éclairage de seuil de porte de compartiment à bagages (ensemble de serrure de porte de compartiment à bagages)) |
(a) Vérifier le contacteur d'éclairage de seuil de porte de compartiment à bagages.
(1) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.
Résistance standard:
|
Branchement du tester |
Condition | Condition spécifiée |
|---|---|---|
|
2 (E) - 3 (D+) | Verrouiller |
10 kΩ minimum |
|
2 (E) - 3 (D+) | Déverrouiller |
En dessous de 1 Ω |
Si le résultat n'est pas conforme aux spécifications, remplacer le contacteur d'éclairage de seuil de porte de compartiment à bagages (ensemble de serrure de porte de compartiment à bagages).
Repose
