Pieces Constitutives

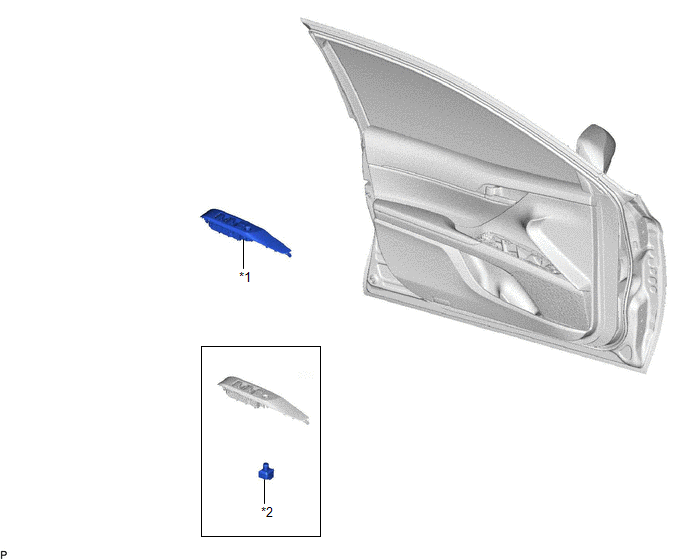

PIECES CONSTITUTIVES
SCHEMA
|
*1 | CONTACTEUR PRINCIPAL DE RESEAU MULTIPLEX DE PORTE AVANT AVEC ENSEMBLE DE PANNEAU DE BASE D'ACCOUDOIR SUPERIEUR |
*2 | ENSEMBLE DE CONTACTEUR DE RETROVISEUR EXTERIEUR |
Depose
DEPOSE
PROCEDURE
1. DEPOSER L'ENSEMBLE DE CONTACTEUR PRINCIPAL DE RESEAU MULTIPLEX AVEC PANNEAU DE BASE D'ACCOUDOIR SUPERIEUR DE PORTE AVANT
Cliquer ici .gif)

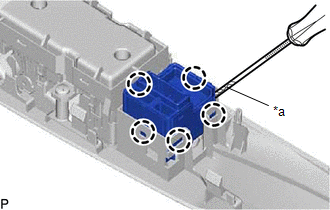

2. DEPOSER L'ENSEMBLE DE CONTACTEUR DE RETROVISEUR EXTERIEUR
| (a) A l'aide d'un tournevis, libérer les 5 griffes et déposer l'ensemble de contacteur de rétroviseur extérieur. CONSEIL: Entourer la pointe du tournevis de ruban adhésif avant de l'utiliser. |
|
Verification
VERIFICATION
PROCEDURE

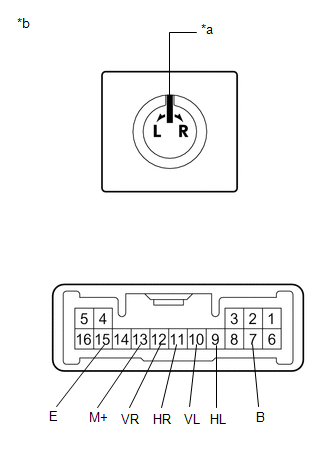

1. VERIFIER L'ENSEMBLE DE CONTACTEUR DE RETROVISEUR EXTERIEUR
(a) Vérifier le contacteur de sélection de rétroviseur et le contacteur de réglage de surface de rétroviseur.
| (1) Mettre le contacteur de sélection de rétroviseur en position L. |
|
(2) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.
Résistance standard (côté gauche):
|
Branchement du tester | Condition |
Condition spécifiée |
|---|---|---|
|
10 (VL) - 7 (B) 13 (M+) - 15 (E) |
Haut(e) | En dessous de 2 Ω |
|
OFF | 10 kΩ minimum | |
|
10 (VL) - 15 (E) 13 (M+) - 7 (B) |
Bas(se) | En dessous de 2 Ω |
|
OFF | 10 kΩ minimum | |
|
9 (HL) - 7 (B) 13 (M+) - 15 (E) |
Gauche | En dessous de 2 Ω |
|
OFF | 10 kΩ minimum | |
|
9 (HL) - 15 (E) 13 (M+) - 7 (B) |
Droit(e) | En dessous de 2 Ω |
|
OFF | 10 kΩ minimum |
(3) Mettre le contacteur de sélection de rétroviseur en position R.
(4) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.
Résistance standard (côté droit):
|
Branchement du tester | Condition |
Condition spécifiée |
|---|---|---|
|
12 (VR) - 7 (B) 13 (M+) - 15 (E) |
Haut(e) | En dessous de 2 Ω |
|
OFF | 10 kΩ minimum | |
|
12 (VR) - 15 (E) 13 (M+) - 7 (B) |
Bas(se) | En dessous de 2 Ω |
|
OFF | 10 kΩ minimum | |
|
11 (HR) - 7 (B) 13 (M+) - 15 (E) |
Gauche | En dessous de 2 Ω |
|
OFF | 10 kΩ minimum | |
|
11 (HR) - 15 (E) 13 (M+) - 7 (B) |
Droit(e) | En dessous de 2 Ω |
|
OFF | 10 kΩ minimum |
Si le résultat n'est pas conforme aux spécifications, remplacer l'ensemble de contacteur de rétroviseur extérieur.
Repose
REPOSE
PROCEDURE

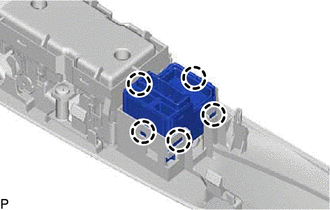

1. REPOSER L'ENSEMBLE DE CONTACTEUR DE RETROVISEUR EXTERIEUR
| (a) Engager les 5 griffes pour reposer l'ensemble de contacteur de rétroviseur extérieur. |
|
2. REPOSER LE CONTACTEUR PRINCIPAL DE RESEAU MULTIPLEX AVANT AVEC PANNEAU DE BASE D'ACCOUDOIR SUPERIEUR DE PORTE AVANT
Cliquer ici .gif)
