REPOSE
MESURE DE PRECAUTION / REMARQUE / CONSEIL
CONSEIL:
PROCEDURE
1. REPOSER L'ENSEMBLE DE CACHE D'ORIFICE DE RETROVISEUR EXTERIEUR (type A)
(a) sans système de moniteur de rétroviseur panoramique:

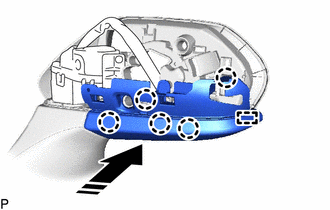

(1) Engager le guide et les 5 griffes pour reposer l'ensemble de cache d'orifice de rétroviseur extérieur, comme indiqué sur le schéma.
![]() |
Poser dans ce sens |
2. REPOSER L'ENSEMBLE DE CAMERA DE TELEVISION LATERALE (type A)
avec système de moniteur de rétroviseur panoramique:
Cliquer ici
3. REPOSER LE CACHE D'ORIFICE DE RETROVISEUR EXTERIEUR AVEC ENSEMBLE DE CAMERA DE TELEVISION LATERALE (type A)
(a) avec système de moniteur de rétroviseur panoramique:

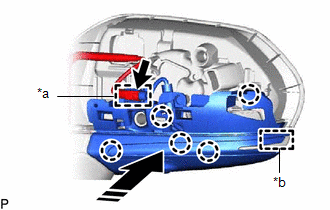

(1) Engager le guide et les 5 griffes pour reposer l'ensemble de cache d'orifice de rétroviseur extérieur, comme indiqué sur le schéma.
*a | Attache |
*b | Guide |
![]() |
Poser dans ce sens |
(2) Brancher le connecteur.
(3) Engager l'attache.
4. REPOSER LE CACHE DE RETROVISEUR EXTERIEUR (type A)

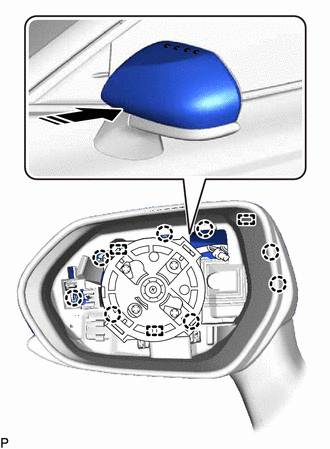

(a) Engager les 3 guides et les 8 griffes pour reposer le cache de rétroviseur comme indiqué sur le schéma.
![]() |
Poser dans ce sens |
5. REPOSER LE RETROVISEUR EXTERIEUR (type A)
Cliquer ici
6. REPOSER LE CACHE DE RETROVISEUR EXTERIEUR (type B)

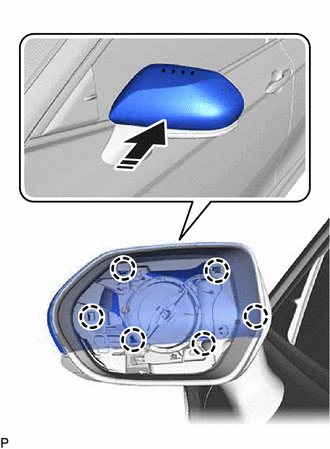

(a) Fixer les 6 griffes pour reposer le cache de rétroviseur extérieur, comme indiqué sur le schéma.
![]() |
Poser dans ce sens |
7. REPOSER LE RETROVISEUR EXTERIEUR (type B)
Cliquer ici
8. PROCEDER AU CALIBRAGE (avec système de moniteur de rétroviseur panoramique)
Cliquer ici
