Toyota Camry Manuel de réparation XV50 (2011–2019): Contacteur Eco

Toyota Camry Manuel de réparation XV50 (2011–2019) / Intérieur du véhicule / Chauffage / Climatisation / Contacteur Eco

Pieces Constitutives

PIECES CONSTITUTIVES

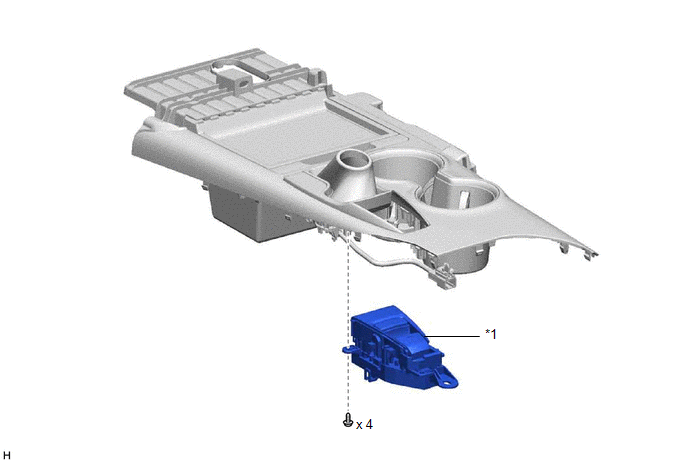

SCHEMA

*1

ENSEMBLE DE CONTACTEUR ECO (L'ENSEMBLE DE CONTACTEUR DE FREIN DE STATIONNEMENT ELECTRIQUE)

-

-

Depose

DEPOSE

PROCEDURE

1. DEPOSER L'ENSEMBLE DE CONTACTEUR ECO (L'ENSEMBLE DE CONTACTEUR DE FREIN DE STATIONNEMENT ELECTRIQUE)

Cliquer ici

Verification

VERIFICATION

PROCEDURE

1. VERIFIER L'ENSEMBLE DE CONTACTEUR ECO (L'ENSEMBLE DE CONTACTEUR DE FREIN DE STATIONNEMENT ELECTRIQUE)

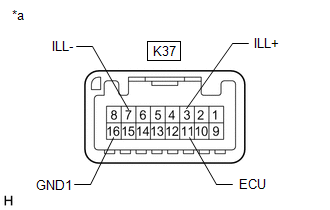

*a

Pièce constitutive sans faisceau de câbles branché

(ECO Ensemble de contacteur (ensemble de contacteur de frein de stationnement électrique))

(a) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.

Résistance standard:

Branchement du tester

Position du contacteur

Condition spécifiée

K37-11 (ECU) - K37-16 (GND1)

Ensemble de contacteur ECO (ensemble de contacteur de frein de stationnement électrique) en position OFF (le contacteur n'est pas enfoncé)

100 kΩ minimum

K37-11 (ECU) - K37-16 (GND1)

Ensemble de contacteur ECO (ensemble de contacteur de frein de stationnement électrique) est en position ON (le contacteur est enfoncé)

En dessous de 10 Ω

(b) S'assurer que le contacteur s'allume.

(1) La tension de la batterie à l'ensemble de contacteur ECO (ensemble de contacteur de frein de stationnement électrique) et s'assurer que le contacteur s'allume.

OK:

Branchement du tester

Condition spécifiée

Batterie positive (+) → 3 (ILL+)

Batterie négative (-) → 7 (ILL-)

S'allume

Repose

REPOSE

PROCEDURE

1. REPOSER L'ENSEMBLE DE CONTACTEUR ECO (L'ENSEMBLE DE CONTACTEUR DE FREIN DE STATIONNEMENT ELECTRIQUE)

Cliquer ici
