VERIFICATION DU FONCTIONNEMENT

MESURES DE PRECAUTION POUR LA VERIFICATION DU FONCTIONNEMENT

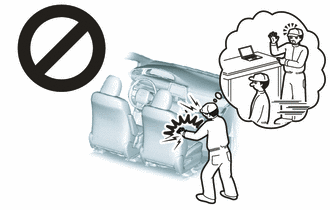

ATTENTION:

Suivre la procédure correcte pour remplacer les pièces de l'airbag.

VERIFIER LE TEMOIN SRS

(a) Vérification primaire

(1) Mettre le contacteur d'allumage en position ON et s'assurer que le témoin SRS s'allume.

(2) Mettre le contacteur d'allumage en position OFF. Attendre au moins 2 secondes puis mettre le contacteur d'allumage en position ON. Le témoin SRS s'allume pendant environ 6 secondes et le diagnostic du système d'airbag est effectué.

REMARQUE:

Mettre le contacteur d'allumage en position OFF lorsque la batterie est branchée.

CONSEIL:

• Si le témoin reste allumé pendant environ 6 secondes minimum après que le contacteur d'allumage a été mis en position ON, il se peut qu'il y ait un dysfonctionnement au niveau du système d'airbag SRS.
• Si le témoin s'allume parfois pendant environ 6 secondes minimum après que le contacteur d'allumage a été mis en position ON, il se peut qu'il y ait un court-circuit en +B, un court-circuit à la masse ou une coupure dans le circuit du témoin SRS.
• Si le témoin s'allume après avoir mis le contacteur d'allumage en position OFF ou ON (ACC), il se peut qu'il y ait un dysfonctionnement dans le circuit d'alimentation électrique ou l'ensemble de combiné d'instruments.
• Le témoin SRS s'éteint puis s'allume. Ce clignotement indique une chute de la tension d'alimentation. Le témoin SRS s'éteint 10 secondes après que la tension d'alimentation électrique est revenue à un niveau normal.

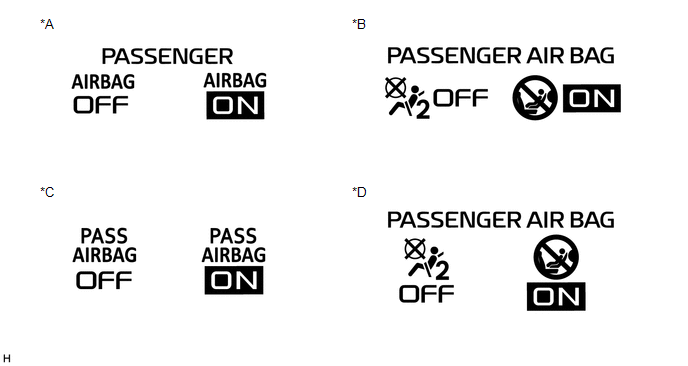

FONCTION DU TEMOIN ON/OFF D'AIRBAG DU PASSAGER

(a) Vérification initiale

(1) Mettre le contacteur d'allumage en position ON.

(2) Le témoin ON/OFF d'airbag du passager s'allume pendant environ 4 secondes puis s'éteint pendant environ 2 secondes.

(3) Environ 6 secondes après avoir mis le contacteur d'allumage en position ON, le témoin ON/OFF d'airbag du passager indique ON/OFF en fonction des conditions suivantes.

• *1: Le système détecte une personne de poids adulte ou un adulte. Si un adulte plus petit est assise sur le siège du passager avant, le système risque de ne pas les reconnaître en tant qu'adulte, en fonction de sa posture et de son physique.
• *2: Le système risque de ne pas reconnaître un enfant dans un système de retenue pour enfant, en fonction de certains facteurs tels que le positionnement du système de retenue pour enfant ou de la position et le physique de l'enfant.

CONSEIL:

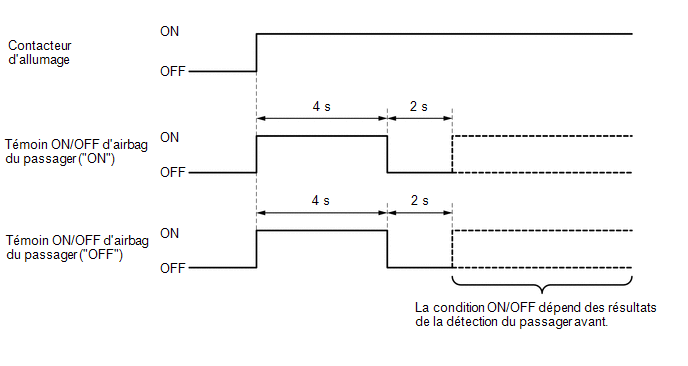

• Le témoin ON/OFF d'airbag du passager s'allume en se basant sur le tableau de synchronisation ci-dessous pour vérifier le circuit du témoin.
• Lorsque le système de classification d'occupant présente un dysfonctionnement, le témoin SRS et le témoin ON/OFF d'airbag du passager ("OFF") s'allument. Dans ce cas, procéder à la recherche de pannes pour les DTC du système d'airbag en premier lieu.

VERIFICATION DU TEMOIN ON/OFF D'AIRBAG DU PASSAGER

(a) Mettre le contacteur d'allumage en position ON.

(b) S'assurer que le témoin ON/OFF d'airbag du passager ("ON" et "OFF") s'allume pendant environ 4 secondes puis s'éteint pendant environ 2 secondes.

CONSEIL:

Se reporter au tableau relatif au fonctionnement du témoin ON/OFF d'airbag du passager pour connaître le fonctionnement du témoin ON/OFF d'airbag du passager lorsque le contacteur d'allumage est mis en position ON et qu'environ 6 secondes se sont écoulées.

VERIFIER L'ENSEMBLE DE BOUTON D'AVERTISSEUR SONORE

Cliquer ici

VERIFIER L'ENSEMBLE D'AIRBAG DE TABLEAU DE BORD COTE PASSAGER

Cliquer ici

VERIFIER L'ENSEMBLE D'AIRBAG INFERIEUR DE TABLEAU DE BORD N° 1

Cliquer ici

VERIFIER L'ENSEMBLE D'AIRBAG INFERIEUR DE TABLEAU DE BORD N° 2

Cliquer ici

VERIFIER L'ENSEMBLE D'AIRBAG DE SIEGE AVANT

fabrication TMC: Cliquer ici

fabrication TMMK: Cliquer ici

VERIFIER L'ENSEMBLE D'AIRBAG DU SIEGE ARRIERE

pour sièges de type rabattable: Cliquer ici

pour sièges de type fixe: Cliquer ici

VERIFIER L'ENSEMBLE D'AIRBAG RIDEAU

Cliquer ici

VERIFIER L'ENSEMBLE DE SANGLE EXTERIEURE DE CEINTURE DE SECURITE AVANT

Cliquer ici

VERIFIER L'ENSEMBLE DE SANGLE EXTERIEURE DE CEINTURE DE SECURITE ARRIERE

Cliquer ici

VERIFIER L'ENSEMBLE DE CAPTEUR D'AIRBAG

Cliquer ici

VERIFIER LE CAPTEUR D'AIRBAG AVANT

Cliquer ici

VERIFIER LE CAPTEUR D'AIRBAG LATERAL DE PORTE

Cliquer ici

VERIFIER LE CAPTEUR D'AIRBAG LATERAL N° 1

Cliquer ici

VERIFIER LE CAPTEUR D'AIRBAG LATERAL N° 2

Cliquer ici

VERIFIER LE CAPTEUR D'AIRBAG DETECTANT LA POSITION DE SIEGE (pour fabrication TMMK)

Cliquer ici

VERIFIER L'ECU DE DETECTION D'OCCUPANT

Cliquer ici

VERIFIER LE FAISCEAU DE CABLES ET LE CONNECTEUR

(a) pour véhicule n'ayant pas subi de collision

(1) Procéder à une vérification du système de diagnostic.

(b) pour véhicule ayant subi une collision et dont les airbags ne se sont pas déployés

(1) Procéder à une vérification du système de diagnostic.

(c) pour véhicule ayant subi une collision et dont les airbags se sont déployés

(1) Procéder à une vérification du système de diagnostic.

(2) S'assurer que les faisceaux de câbles en contact direct avec le faisceau de câbles de l'airbag ne sont pas endommagés.

(3) S'assurer de l'absence de rayures, de fissures ou de dégât sur le connecteur du faisceau de câbles de l'airbag
