DEMONTAGE
MESURE DE PRECAUTION / REMARQUE / CONSEIL
REMARQUE:
avec système de clé intelligente:
Avant de remplacer l'ensemble d'actionneur de verrouillage de direction, se reporter à la section relative à l'enregistrement.
Cliquer ici
PROCEDURE
1. DEPOSER L'ENSEMBLE DE SUPPORT SUPERIEUR DE COLONNE DE DIRECTION AVEC CONTACTEUR (sans système de clé intelligente)
(a) Serrer l'ensemble de colonne de direction dans un étau entre des plaques d'aluminium.
REMARQUE:
Ne pas serrer l'étau excessivement.

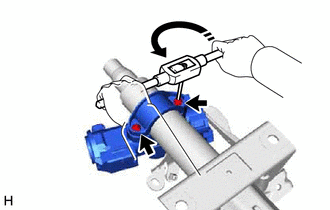

(b) A l'aide d'une perceuse, forer un orifice dans les 2 boulons de réglage de verrouillage de direction et introduire un extracteur de vis.
| (c) A l'aide de l'extracteur de vis, déposer les 2 boulons de réglage de verrouillage de direction, l'attache supérieure de colonne de direction et l'ensemble de support supérieur de colonne de direction avec contacteur. |
|
2. DEPOSER L'ENSEMBLE D'ACTIONNEUR DE VERROUILLAGE DE DIRECTION (avec système de clé intelligente)
CONSEIL:
Procéder de la même manière que pour l'ensemble de support supérieur de colonne de direction avec contacteur (sans système de clé intelligente).
3. DEPOSER L'ENSEMBLE DE BARILLET DE VERROUILLAGE DE CONTACTEUR D'ALLUMAGE (sans système de clé intelligente)

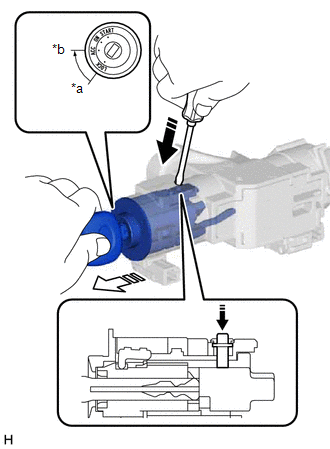

(a) Mettre le contacteur d'allumage en position ACC.
|
*a | LOCK |
|
*b | ACC |
|
Enfoncer |
|
Tirer |
(b) Introduire la pointe d'un tournevis dans l'orifice de l'ensemble de support supérieur de colonne de direction, comme indiqué sur le schéma, et tirer sur l'ensemble de barillet de verrouillage de contacteur d'allumage.
4. DEPOSER L'ENSEMBLE DE CONTACTEUR D'AVERTISSEMENT DE DEVERROUILLAGE (sans système de clé intelligente)

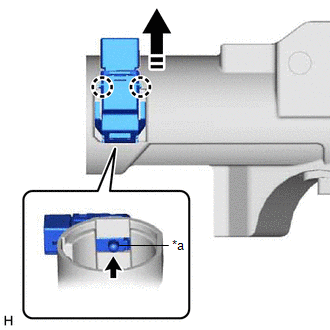

| (a) Déposer l'ensemble de contacteur d'avertissement de déverrouillage en poussant sur la partie centrale et en dégageant les 2 griffes. CONSEIL: Faire glisser l'ensemble de contacteur d'avertissement de déverrouillage dans le sens de la flèche, comme indiqué sur le schéma, pour le déposer. |
|
5. DEPOSER L'ENSEMBLE DE CONTACTEUR DE DEMARREUR OU D'ALLUMAGE (sans système de clé intelligente)

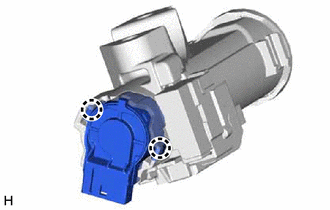

| (a) Libérer les 2 griffes et déposer l'ensemble de contacteur d'allumage ou de démarreur de l'ensemble de support supérieur de colonne de direction. |
|
