DEPOSE
PROCEDURE
1. DEPOSER L'ENSEMBLE DE FEU ARRIERE GAUCHE
Cliquer ici .gif)
2. DEPOSER L'ENSEMBLE DE FEU ARRIERE DROIT
CONSEIL:
Procéder de la même manière que pour le côté gauche.
3. DEPOSER LE GARNISSAGE EXTERIEUR DE PORTE DE COMPARTIMENT A BAGAGES N° 3
(a) A l'aide d'un tournevis dont la pointe a été préalablement entourée de ruban adhésif de protection, libérer les 12 griffes pour déposer le garnissage extérieur de porte de compartiment à bagages n° 3 comme indiqué sur le schéma.
|
*a | Ruban adhésif de protection |
.png) |
Déposer dans ce sens |
4. DEPOSER LE SOUS-ENSEMBLE DE GARNISSAGE EXTERIEUR DE PORTE DE COMPARTIMENT A BAGAGES

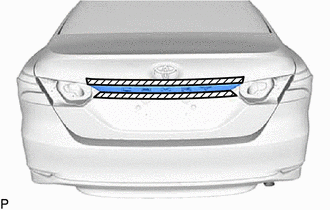

(a) Appliquer du ruban adhésif de protection autour du sous-ensemble de garnissage extérieur de porte de compartiment à bagages.
.png) |
Ruban adhésif de protection |
| (b) Déposer les 2 vis. |
|

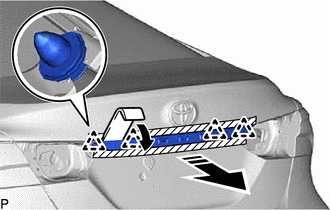

(c) A l'aide d'un extracteur de moulure, libérer les 4 agrafes et déposer le sous-ensemble de garnissage extérieur de porte de compartiment à bagages comme indiqué sur le schéma.
|
|
Déposer dans ce sens |
(d) Déposer les 4 agrafes du sous-ensemble de garnissage extérieur de porte de compartiment à bagages.
