DEPOSE

MESURE DE PRECAUTION / REMARQUE / CONSEIL

Les procédures nécessaires (réglage, calibrage, initialisation ou enregistrement) qui doivent être effectuées une fois que les pièces ont été déposées, reposées ou remplacées lors de la dépose/repose de l'ensemble de moteur de commande de synchronisation d'arbre à cames avec EDU, sont indiquées ci-dessous.

REMARQUE:

• Après avoir mis le contacteur d'allumage en position OFF, un délai d'attente avant de débrancher le câble de la borne négative (-) de la batterie peut être requis. Dès lors, veiller à lire les notices concernant le débranchement du câble de la borne négative (-) de la batterie avant d'exécuter le travail.

  Cliquer ici

• Cette procédure comprend la dépose des boulons à petite tête. Se reporter aux boulons à petite têtes dans les Principaux conseils de réparation afin d'identifier les boulons à petite tête.

  Cliquer ici

PROCEDURE

1. DEBRANCHER LE CABLE DE LA BORNE NEGATIVE DE LA BATTERIE

Cliquer ici

2. DEPOSER LE SOUS-ENSEMBLE DE CACHE DU MOTEUR N° 1

Cliquer ici

3. DEPOSER LE SUPPORT D'ATTACHE DE TUYAU DE FREIN N° 2

Cliquer ici

4. DEPOSER LE CACHE DE MOTEUR N° 2

Cliquer ici

5. DEPOSER L'ENSEMBLE DE MOTEUR DE COMMANDE DE DISTRIBUTION D'ARBRE A CAMES AVEC EDU

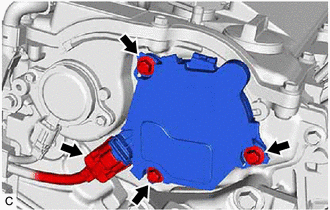

(a) Débrancher le connecteur de l'ensemble de moteur de commande de distribution d'arbre à cames avec EDU.

(b) Déposer les 3 boulons et l'ensemble de moteur de commande de distribution d'arbre à cames avec EDU de l'ensemble de couvercle de pignon de distribution n° 2.

REMARQUE:

Si l'ensemble de commande de distribution d'arbre à cames avec EDU a subi un choc ou une chute, le remplacer.

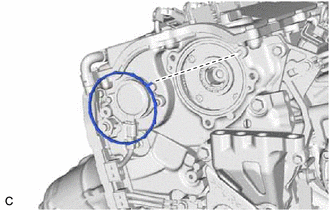

6. DEPOSER LE JOINT TORIQUE DE MOTEUR DE COMMANDE DE SYNCHRONISATION D'ARBRE A CAMES

(a) Déposer le joint torique de moteur de commande de synchronisation d'arbre à cames de l'ensemble de couvercle de pignon de distribution n° 2.
