DEPOSE
MESURE DE PRECAUTION / REMARQUE / CONSEIL
Les procédures nécessaires (réglage, calibrage, initialisation ou enregistrement) qui doivent être effectuées une fois que les pièces ont été déposées et reposées, ou remplacées lors de la dépose/repose de l'ensemble de sangle intérieure de ceinture de sécurité avant sont indiquées ci-dessous.
Procédure nécessaire après le remplacement/la dépose/la repose des pièces|
Pièce de remplacement ou procédure |
Procédures nécessaires | Effets / Ne fonctionne pas une fois effectué(e) |
Lien |
|---|---|---|---|
|
*: Lors de l'apprentissage à l'aide du Techstream.
Cliquer ici | |||
|
Débrancher le câble de la borne négative de la batterie. |
Effectuer le calibrage du point zéro de capteur d'angle de braquage |
Système d'alerte de sortie de bande de circulation (avec commande de direction) |
|
|
Système de sécurité préventive | |||
|
Système de sonar de détection de distance intelligent* | |||
|
Mémoriser l'angle mort de braquage |
Système de moniteur d'aide au stationnement |
| |
|
Système de moniteur de rétroviseur panoramique |
| ||
|
Siège du passager avant |
Calibrage du point zéro (système de classification d'occupant) |
|
|
PROCEDURE
1. DEPOSER L'ENSEMBLE DE SIEGE AVANT GAUCHE (pour côté conducteur)
fabrication TMC:
Cliquer ici
.gif)
pour sièges à réglage manuel fabrication TMMK:
Cliquer ici
pour sièges à réglage électrique fabrication TMMK:
Cliquer ici
2. DEPOSER L'ENSEMBLE DE SIEGE AVANT DROIT (pour côté passager avant)
fabrication TMC:
Cliquer
ici
pour sièges à réglage manuel fabrication TMMK:
Cliquer ici
pour sièges à réglage électrique fabrication TMMK:
Cliquer ici
3. DEPOSER L'ENSEMBLE INTERIEUR DE SANGLE DE CEINTURE DE SECURITE DE SIEGE AVANT GAUCHE (pour côté conducteur)
(a) Débrancher chaque connecteur.
(b) Libérer chaque attache.

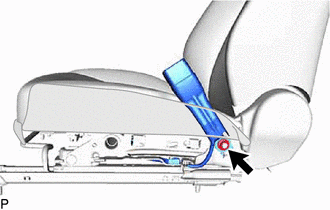

| (c) Déposer l'écrou et l'ensemble intérieur de sangle de ceinture de sécurité de siège avant gauche. |
|

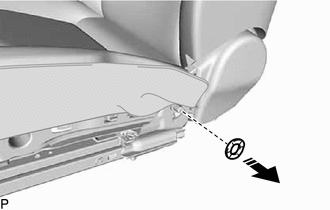

(d) Déposer la plaque d'ancrage de ceinture de sécurité de siège avant, comme indiqué sur le schéma.
.png) |
Déposer dans ce sens |
4. DEPOSER L'ENSEMBLE DE SANGLE INTERIEURE DE CEINTURE DE SECURITE AVANT DROIT (pour côté passager avant)
(a) Débrancher chaque connecteur.
(b) Libérer chaque attache.
| (c) Déposer l'écrou et l'ensemble de sangle intérieure de ceinture de sécurité avant droite. |
|
(d) Déposer la plaque d'ancrage de ceinture de sécurité de siège avant, comme indiqué sur le schéma.
|
|
Déposer dans ce sens |
