Toyota Camry Manuel de réparation XV50 (2011–2019): Repose

REPOSE

MESURE DE PRECAUTION / REMARQUE / CONSEIL

PROCEDURE

1. REPOSER L'ENSEMBLE INTERIEUR DE SANGLE DE CEINTURE DE SECURITE DE SIEGE AVANT GAUCHE (pour côté conducteur)

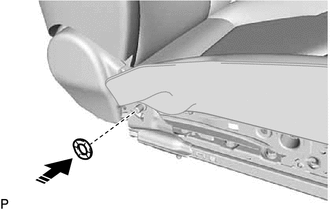

(a) Reposer la plaque d'ancrage de ceinture de sécurité de siège avant, comme indiqué sur le schéma.

Poser dans ce sens

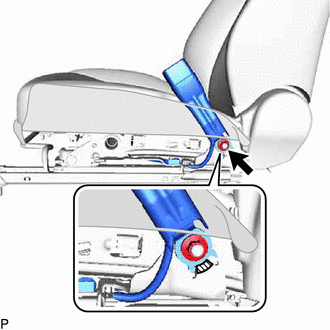

(b) Reposer l'ensemble intérieur de sangle de ceinture de sécurité de siège avant gauche à l'aide de l'écrou.

Pièce en saillie

Torque:

42 N·m {428 kgf·cm, 31 ft·lbf}

REMARQUE:

Ne pas laisser se chevaucher l'ancrage de l'ensemble de sangle intérieure de ceinture de sécurité avant gauche et la partie en saillie de l'ensemble de ressort d'assise de siège avant de type séparé.

(c) Engager chaque attache.

(d) Brancher chaque connecteur.

2. REPOSER L'ENSEMBLE DE SANGLE INTERIEURE DE CEINTURE DE SECURITE AVANT DROIT (pour côté passager avant)

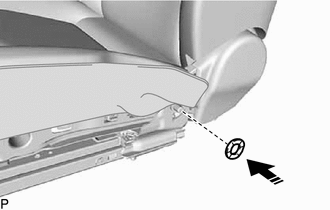

(a) Reposer la plaque d'ancrage de ceinture de sécurité de siège avant, comme indiqué sur le schéma.

Poser dans ce sens

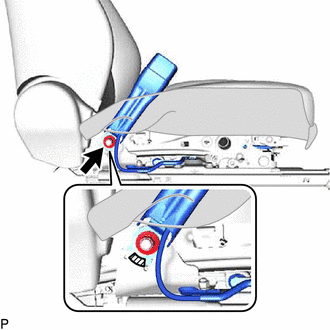

(b) Reposer l'ensemble de sangle intérieure de ceinture de sécurité avant droite avec l'écrou.

Pièce en saillie

Torque:

42 N·m {428 kgf·cm, 31 ft·lbf}

REMARQUE:

Ne pas laisser se chevaucher l'ancrage de l'ensemble de sangle intérieure de ceinture de sécurité avant droit et la partie en saillie de l'ensemble de ressort d'assise de siège avant de type séparé.

(c) Engager chaque attache.

(d) Brancher chaque connecteur.

3. REPOSER L'ENSEMBLE DE SIEGE AVANT GAUCHE (pour côté conducteur)

fabrication TMC:

Cliquer ici

pour sièges à réglage manuel fabrication TMMK:

Cliquer ici

pour sièges à réglage électrique fabrication TMMK:

Cliquer ici

4. REPOSER L'ENSEMBLE DE SIEGE AVANT DROIT (pour côté passager avant)

fabrication TMC:

Cliquer ici

pour sièges à réglage manuel fabrication TMMK:

Cliquer ici

pour sièges à réglage électrique fabrication TMMK:

Cliquer ici
