DEPOSE
MESURE DE PRECAUTION / REMARQUE / CONSEIL
Les procédures nécessaires (réglage, calibrage, initialisation ou enregistrement) qui doivent être effectuées une fois que les pièces ont été déposées et reposées, ou remplacées lors de la dépose/repose de l'ensemble d'airbag de siège arrière sont indiquées ci-dessous.
Procédures nécessaires après le remplacement / la dépose / la repose des pièces|
Pièce remplacée ou procédure effectuée |
Procédure nécessaire |
Effet/fonction non-opérationnelle lorsque les procédures nécessaires ne sont pas effectuées |
Lien |
|---|---|---|---|
|
*: Lors de l'apprentissage à l'aide du Techstream.
Cliquer ici | |||
|
Débrancher le câble de la borne négative de la batterie. |
Effectuer le calibrage du point zéro de capteur d'angle de braquage |
Système d'alerte de sortie de bande de circulation (avec commande de direction) |
|
|
Système de sécurité préventive | |||
|
Système de sonar de détection de distance intelligent* | |||
|
Mémoriser l'angle mort de braquage |
Système de moniteur d'aide au stationnement |
| |
|
Système de moniteur de rétroviseur panoramique |
| ||

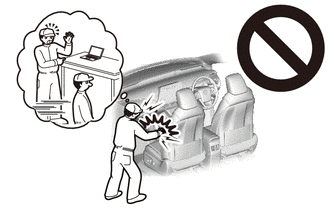

ATTENTION:
Cliquer ici .gif)
.png)
REMARQUE:
Si un ensemble d'airbag du siège arrière s'est déployé, remplacer l'ensemble d'airbag de siège arrière, le rembourrage de dossier de siège arrière de type banquette et la housse de dossier de siège arrière de type banquette par les pièces nécessaires en fonction de l'ampleur des dommages causés par une collision.
Cliquer ici
PROCEDURE
1. MESURES DE PRECAUTION
REMARQUE:
Après avoir mis le contacteur d'allumage en position OFF, un délai d'attente avant de débrancher le câble de la borne négative (-) de la batterie peut être requis. Dès lors, veiller à lire les notices concernant le débranchement du câble de la borne négative (-) de la batterie avant d'exécuter le travail.
Cliquer ici
2. DEBRANCHER LE CABLE DE LA BORNE NEGATIVE DE LA BATTERIE
pour A25A-FKS: Cliquer ici
pour 2GR-FKS: Cliquer ici
ATTENTION:

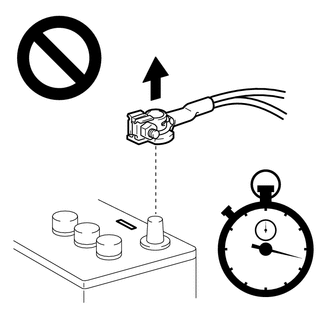

Attendre au moins 90 secondes après avoir débranché le câble de la borne négative (-) de la batterie pour désactiver le système SRS.
.png)
REMARQUE:
Lorsque le câble a été débranché, certains systèmes doivent être réinitialisés une fois le câble rebranché.
Cliquer ici
3. DEPOSER L'ENSEMBLE DE DOSSIER DE SIEGE ARRIERE
Cliquer ici
4. DEBRANCHER LA HOUSSE DE DOSSIER DE SIEGES ARRIERE DE TYPE BANQUETTE
CONSEIL:
Débrancher le cache de dossier de siège arrière au maximum de ce que permet la dépose de l'ensemble d'airbag de siège arrière.
Cliquer ici
5. DEPOSER L'ENSEMBLE D'AIRBAG DE SIEGE ARRIERE
ATTENTION:

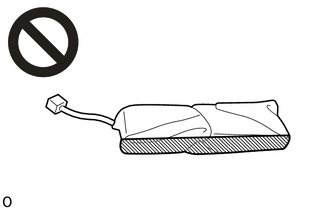

Lors du stockage de l'ensemble d'airbag de siège arrière, veiller à ce que le côté déploiement soit orienté vers le haut.
.png) |
Côté déploiement |

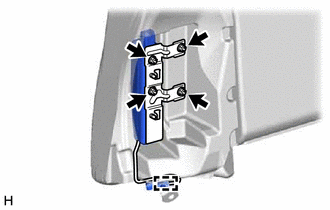

| (a) Libérer l'attache. |
|
(b) Déposer les 4 écrous, l'ensemble de support d'airbag latéral arrière et l'ensemble d'airbag de siège arrière.
REMARQUE:
