Pieces Constitutives
PIECES CONSTITUTIVES

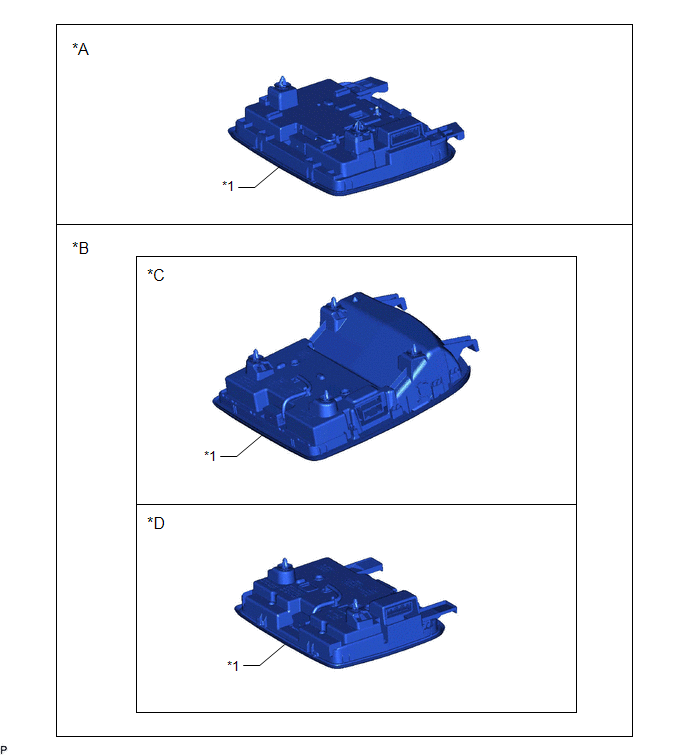

SCHEMA
|
*A | fabrication TMC |
*B | fabrication TMMK |
|
*C | pour toit normal |
*D | Sauf toit normal |
|
*1 | CONTACTEUR (SOS) MANUEL (ENSEMBLE DE BOITIER DE CONSOLE DE TOIT) |
- | - |
Depose
DEPOSE
PROCEDURE
1. DEPOSER LE CONTACTEUR (SOS) MANUEL (ENSEMBLE DE BOITIER DE CONSOLE DE TOIT)
Cliquer ici
Cables D'antenne Gps Et De Telephone (pour Côté Avant)Circuit du signal de marche arrière entre l'ensemble d'autoradio et d'ECU de navigation
DESCRIPTION Ce circuit se compose de l'ECU de navigation et l'ensemble d'autoradio et d'affichage. SCHEMA DE CABLAGE
PROCEDURE
1.
VERIFIER LE FAISCEAU DE CABLES ET LE CONNECTEUR (ENSEMBLE D'AUTORADIO ET D'AFFICHAGE - ECU DE NAVIGATION)
(a) Débrancher le connecteur K1 d'ensemble d ...
Coupure ou court-circuit en +B du capteur d'angle de braquage (C1625)
DESCRIPTION Ce DTC est enregistré lorsque l'ensemble d'ECU d'avertissement de distance reçoit un signal via la communication CAN en provenance du capteur d'angle de braquage qui indique un problème au niveau de l'alimentation électrique.
N° de DTC Objet de la détection
Condition d ...
Vacillement de l'écran ou distorsion des couleurs
PROCEDURE
1. VERIFIER LE REGLAGE DE L'AFFICHAGE
(a) Réinitialiser les réglages de l'affichage (contraste, luminosité) et vérifier si l'écran paraît normal.
OK: L'affichage revient à la normale.
OK
FIN
INCORRECT
PASSER A L'ORGANE INCRIMINE SUIVANT IND ...
