Toyota Camry Manuel de réparation XV50 (2011–2019): Depose

DEPOSE

MESURE DE PRECAUTION / REMARQUE / CONSEIL

Les procédures nécessaires (réglage, calibrage, initialisation ou enregistrement) qui doivent être effectuées une fois que les pièces ont été déposées et reposées ou remplacées, lors de la dépose/repose de l'ensemble d'arbre de roue avant, sont indiquées ci-dessous.

CONSEIL:

• Procéder de la même façon pour le côté droit et pour le côté gauche.
• La procédure suivante se rapporte au côté gauche.

PROCEDURE

1. DEPOSER LES ROUES AVANT

Cliquer ici

2. DEPOSER LE REMBOURRAGE D'EXTENSION DE PASSAGE DE ROUE AVANT GAUCHE

Cliquer ici

3. DEPOSER LE REMBOURRAGE DROIT D'EXTENSION DE PASSAGE DE ROUE AVANT

Cliquer ici

4. DEPOSER LE SABOT DE PROTECTION DE MOTEUR N° 1

Cliquer ici

5. DEPOSER LE SABOT DE PROTECTION ARRIERE GAUCHE DU MOTEUR

Cliquer ici

6. DEPOSER LE SABOT DE PROTECTION ARRIERE DROIT DU MOTEUR

Cliquer ici

7. DEPOSER LE JOINT DE DOUBLURE D'AILE AVANT GAUCHE

Cliquer ici

8. DEPOSER LE JOINT DE JOUE D'AILE AVANT DROITE

Cliquer ici

9. VIDANGER LE LIQUIDE DE BOITE-PONT AUTOMATIQUE

Cliquer ici

10. DEPOSER L'ECROU D'ARBRE D'ESSIEU AVANT

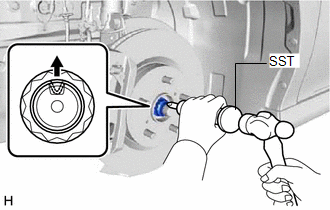

(a) A l'aide du SST et d'un marteau, dégager la partie matée de l'écrou d'arbre d'essieu avant. SST: 09930-00010 REMARQUE: Desserrer complètement la partie matée de l'écrou d'arbre d'essieu avant, sinon les filets de l'arbre de roue pourrait être endommagée.

(b) Tout en actionnant les freins, déposer l'écrou d'arbre d'essieu avant.

11. DETACHER LE CAPTEUR DE VITESSE AVANT

Cliquer ici

12. SEPARER L'ENSEMBLE DE BARRE D'ACCOUPLEMENT

Cliquer ici

13. DETACHER L'ENSEMBLE DE BIELLETTE DE BARRE STABILISATRICE AVANT

Cliquer ici

14. DETACHER LE SOUS-ENSEMBLE DE BRAS INFERIEUR DE SUSPENSION AVANT N° 1

Cliquer ici

15. DETACHER L'ENSEMBLE D'ARBRE DE ROUE AVANT

Cliquer ici

16. DEPOSER L'ENSEMBLE D'ARBRE DE ROUE AVANT GAUCHE

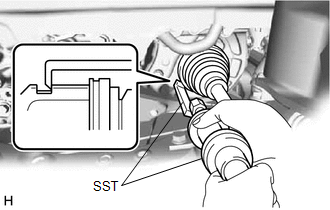

(a) A l'aide du SST, déposer l'ensemble d'arbre de roue avant gauche. SST: 09520-01010 SST: 09520-24010 09520-32040 REMARQUE: Ne pas endommager la bague d'étanchéité d'arbre de roue avant gauche. Veiller à ne pas endommager le soufflet du joint intérieur de l'essieu avant. Ne pas laisser tomber l'ensemble d'arbre de roue avant gauche.

17. DEPOSER L'ENSEMBLE D'ARBRE DE ROUE AVANT DROIT

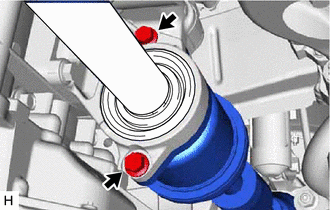

(a) Déposer les 2 boulons et extraire l'arbre de roue avec le sous-ensemble de boîtier de roulement d'arbre de roue.

(b) Déposer l'ensemble d'arbre de roue avant droit du support de roulement d'arbre de roue.

REMARQUE:

• Ne pas endommager la bague d'étanchéité d'arbre de roue avant droit.
• Veiller à ne pas endommager le soufflet du joint intérieur de l'essieu avant.
• Ne pas laisser tomber l'ensemble d'arbre de roue avant droit.

CONSEIL:

S'il s'avère difficile de libérer le raccord, taper sur l'extrémité de l'ensemble de joint intérieur de transmission avant à l'aide d'une barre en laiton et d'un marteau.

18. DEPOSER L'ANNEAU ELASTIQUE D'ORIFICE D'ARBRE DE ROUE AVANT

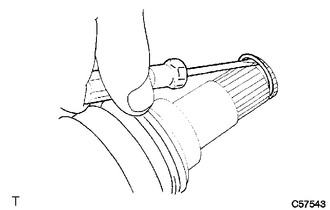

(a) A l'aide d'un tournevis, déposer l'anneau élastique d'orifice d'arbre de roue avant.
