DESCRIPTION DU SYSTEME
DESCRIPTION SUCCINCTE
(a) Le réseau local de commande (CAN) est un système de communication de données sérielle pour application en temps réel. C'est un système de communication multiplex pour véhicule doté d'une vitesse de communication élevée et d'une fonction de détection des dysfonctionnements.
(b) En utilisant les lignes de bus CANH et CANL de paire, la communication CAN est établie à l'aide d'une tension différentielle. (Une tension de référence est appliquée à la paire de lignes et une tension différentielle est créée lors de la communication).
(c) De nombreux capteurs ou ECU équipant le véhicule fonctionnent en partageant des informations et en communiquant entre eux.
(d) 2 résistances qui sont nécessaires pour la communication sont utilisées dans une ligne principale de bus CAN.
DEFINITION DES TERMES

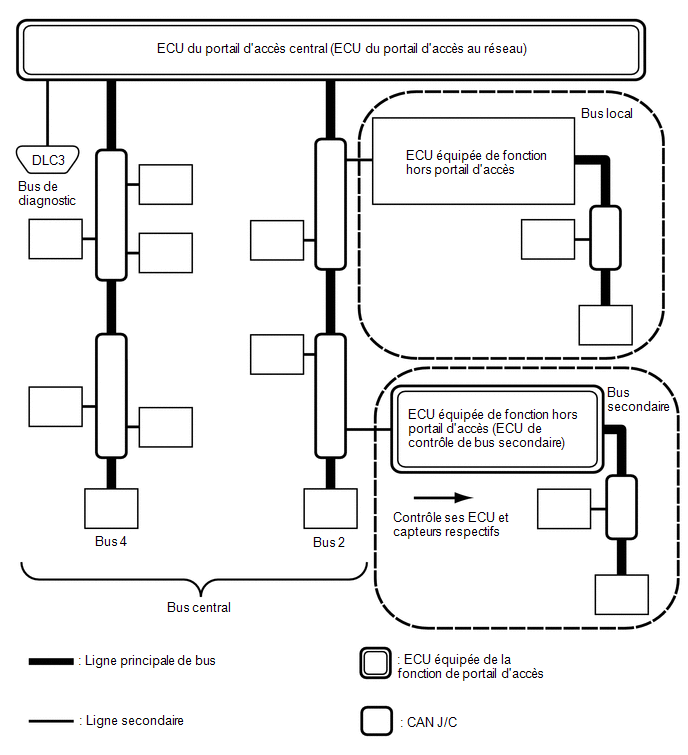

(a) Bus central
(1) Le bus central est un terme utilisé pour décrire tous les bus directement connectés à l'ECU du portail d'accès central (ECU du portail d'accès au réseau).
CONSEIL:
Un bus s'affiche en tant que bus sur l'écran "Communication Bus Check" du Techstream.
(b) Bus secondaire
(1) Un bus secondaire est un bus qui dispose d'une fonction de portail d'accès équipé d'ECU afin de communiquer avec le bus central et les autres bus secondaires.
CONSEIL:
(c) Bus local
(1) Un bus local est un bus qui ne peut pas communiquer avec d'autres bus. Les ECU et les capteurs sur un bus local communiquent uniquement avec les autres ECU et capteurs dans le même bus.
(d) CAN J/C
(1) Un connecteur de jonction CAN est un connecteur qui permet de raccorder les lignes secondaires sur un bus principal.

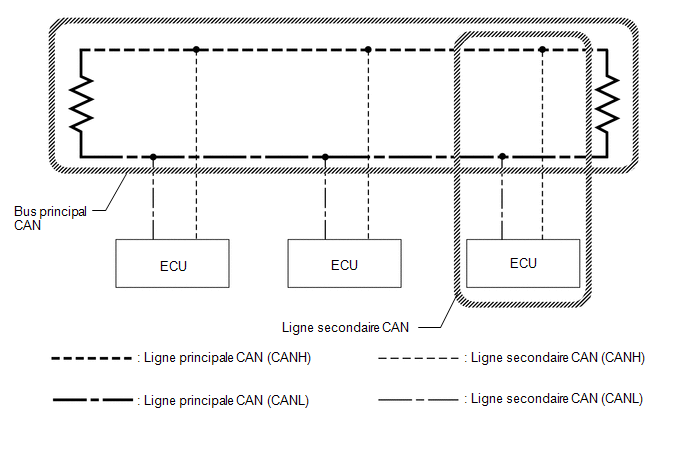

(e) Bus principal
(1) Une ligne de bus principal est le faisceau de câbles qui relie les 2 résistances d'extrémité d'un bus.
(f) Secondaire
(1) Une ligne de bus secondaire est un faisceau de câbles qui connecte l'ECU et le capteur à une ligne de bus principal.
(g) Résistances d'extrémité
(1) Les résistances d'extrémité maintenant un signal stable dans le bus CAN sont posées. 2 résistances de 120 Ω situées à chaque extrémité du bus sont nécessaires.
