Toyota Camry et,
Toyota Partner.
Toyota Camry et,
Pieces Constitutives
PIECES CONSTITUTIVES
SCHEMA
|

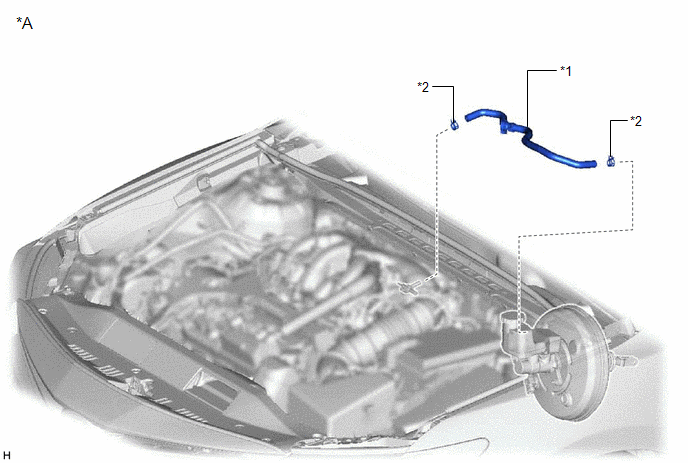

*A | pour A25A-FKS |
- | - |
|
*1 | RACCORD DE DURITE A DEPRESSION N° 1 |
*2 | DURITE RELIANT LE RACCORD AU CLAPET DE RETENUE |
|
*3 | DURITE A DEPRESSION |
*4 | AGRAFE |
SCHEMA
|

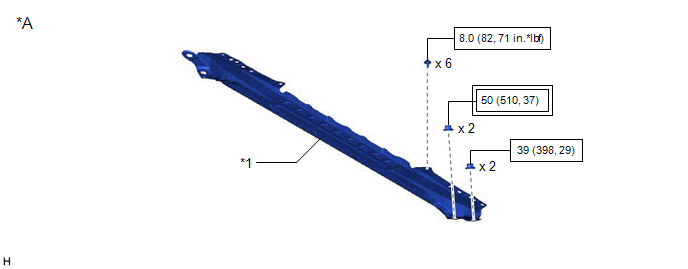

*A | pour 2GR-FKS |
- | - |
|
*1 | SOUS-ENSEMBLE DE RENFORT SUPERIEUR CENTRAL DE SUSPENSION AVANT |
- | - |
.png) |
Couple de serrage pour "zones principales concernant la performance de base du véhicule" tel que déplacement/virage/arrêt": N*m (kgf*cm, ft*lbf) |
.png) |
N*m (kgf*cm, ft*lbf): couple de serrage prescrit |
SCHEMA
|

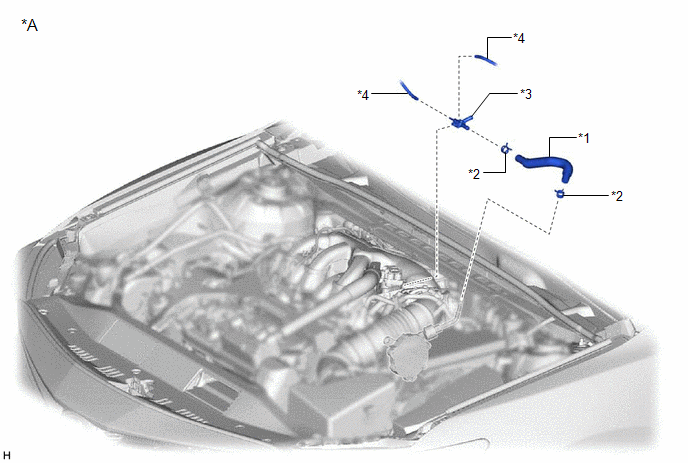

*A | pour 2GR-FKS |
- | - |
|
*1 | DURITE RELIANT LE RACCORD AU CLAPET DE RETENUE |
*2 | AGRAFE |
SCHEMA
|

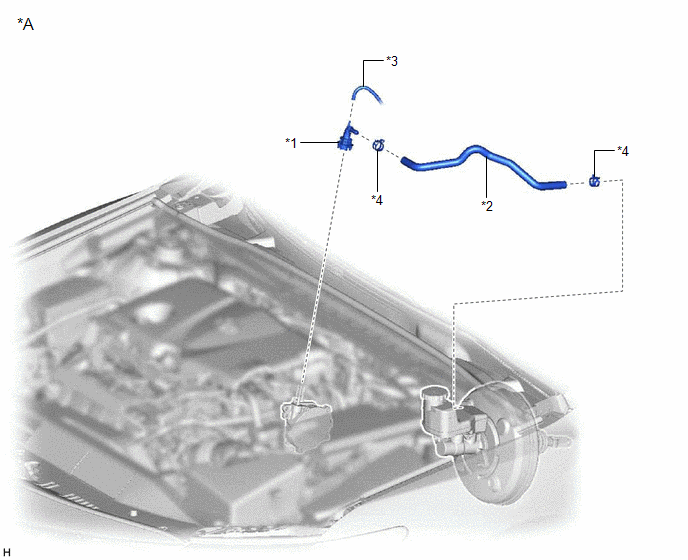

*A | pour 2GR-FKS |
- | - |
|
*1 | TUYAU D'AIR |
*2 | AGRAFE |
|
*3 | VOIE D'ALIMENTATION EN AIR |
*4 | ENSEMBLE DE DURITE DE TRANSMISSION DE DEPRESSION |
Depose
DEPOSE
MESURE DE PRECAUTION / REMARQUE / CONSEIL
Cliquer ici .gif)
Repose
REPOSE
MESURE DE PRECAUTION / REMARQUE / CONSEIL
Cliquer ici .gif)
Repose
Liquide De FreinPieces Constitutives
PIECES CONSTITUTIVES SCHEMA
*A pour sièges de type rabattable
*B fabrication TMC
*C fabrication TMMK
- -
*1 ENSEMBLE DE SANGLE EXTERIEURE DE CEINTURE DE SECURITE ARRIERE CENTRALE
*2 ENSEMBLE D'ASSISE DE SIEGE ARRIERE
*3 CROCHET ...
