REPOSE
PROCEDURE
1. REPOSER L'OEILLET DE CLAPET DE RETENUE
(a) Poser un oeillet de clapet de retenue neuf sur l'ensemble de servofrein.
2. REPOSER L'ENSEMBLE DE CONTACTEUR DE RAPPEL DE DEPRESSION

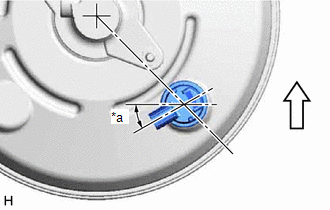

(a) Reposer l'ensemble de contacteur de rappel de dépression sur l'ensemble de servofrein, comme indiqué sur le schéma.
*a | 30° +/- 20° |
![]() |
Haut(e) |
(b) Brancher le connecteur sur l'ensemble de contacteur de rappel de dépression.
3. REPOSER LA BATTERIE
pour A25A-FKS: Cliquer ici
pour 2GR-FKS: Cliquer ici
