PIECES CONSTITUTIVES

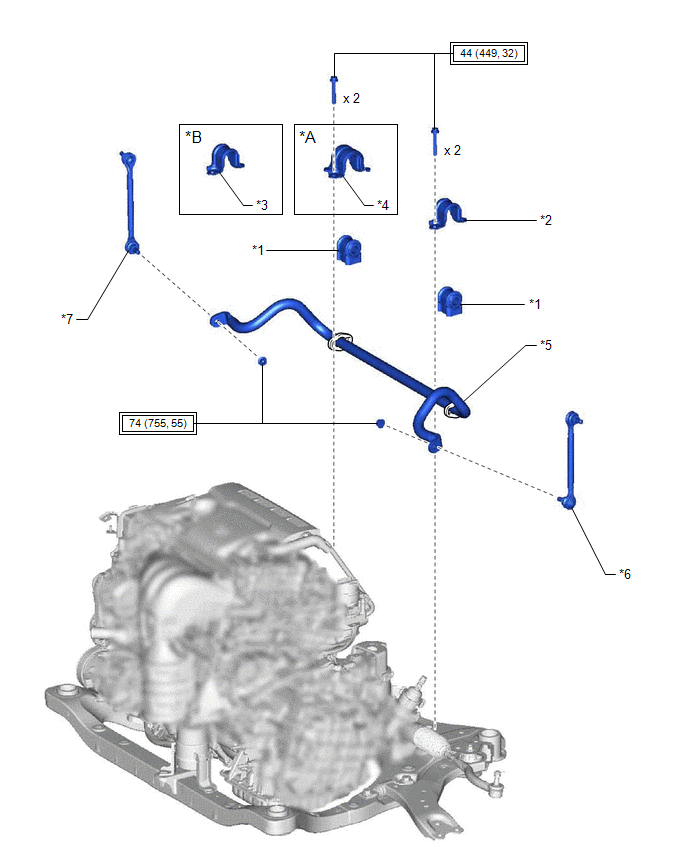

SCHEMA
|
*A | pour A25A-FKS |
*B | pour 2GR-FKS |
|
*1 | DOUILLE DE BARRE STABILISATRICE AVANT N° 1 |
*2 | SUPPORT DE BARRE STABILISATRICE AVANT GAUCHE N° 1 |
|
*3 | SUPPORT DE BARRE STABILISATRICE AVANT DROITE N° 1 |
*4 | SOUS-ENSEMBLE DE SUPPORT DE BARRE STABILISATRICE AVANT DROITE N° 1 |
|
*5 | BARRE STABILISATRICE AVANT |
*6 | ENSEMBLE DE BIELLETTE DE BARRE STABILISATRICE AVANT GAUCHE |
|
*7 | ENSEMBLE DE BIELLETTE DE BARRE STABILISATRICE AVANT DROITE |
- | - |
.png) |
Couple de serrage pour "zones principales concernant la performance de base du véhicule" tel que déplacement/virage/arrêt": N*m (kgf*cm, ft*lbf) |
- | - |
