PIECES CONSTITUTIVES

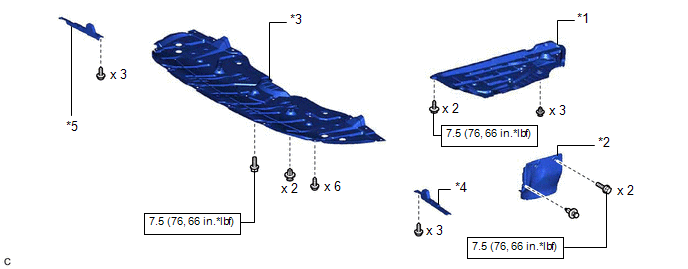

SCHEMA
|
*1 | SABOT DE PROTECTION DU MOTEUR ARRIERE GAUCHE |
*2 | JOINT DE JOUE D'AILE AVANT GAUCHE |
|
*3 | SABOT DE PROTECTION DU MOTEUR N° 1 |
*4 | REMBOURRAGE GAUCHE D'EXTENSION DE PASSAGE DE ROUE AVANT |
|
*5 | REMBOURRAGE DROIT D'EXTENSION DE PASSAGE DE ROUE AVANT |
- | - |
|
N*m (kgf*cm, ft*lbf): couple de serrage prescrit |
- | - |

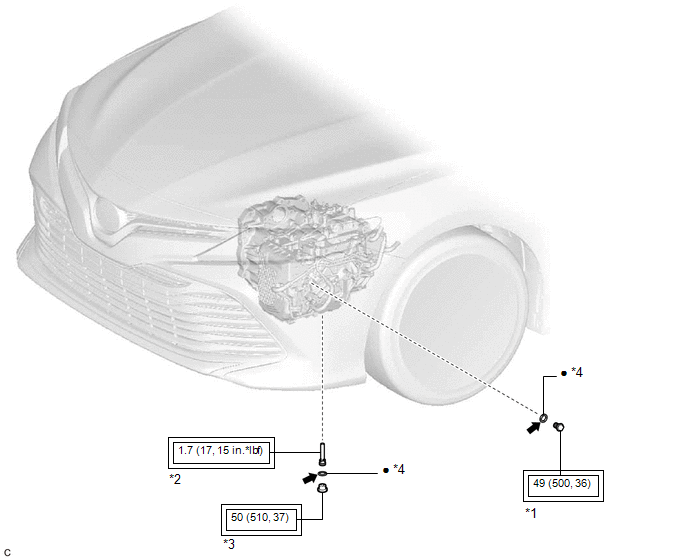

SCHEMA
|
*1 | BOUCHON DE REMPLISSAGE |
*2 | TUYAU DE REMPLISSAGE D'HUILE DE BOITE DE VITESSES N° 1 |
|
*3 | BOUCHON DE TROP-PLEIN |
*4 | JOINT D'ETANCHEITE |
|
Couple de serrage pour "zones principales concernant la performance de base du véhicule" tel que déplacement/virage/arrêt": N*m (kgf*cm, ft*lbf) |
● | Pièce non réutilisable |
|
ATF WS d'origine Toyota |
- | - |
RemplacementRepose
REPOSE PROCEDURE 1. REPOSER LE BOUCHON D'ORIFICE
(a) Reposer les 7 bouchons d'orifice sur l'ensemble de cadre avant.
CONSEIL: Il y a 2 formes de bouchons d'orifice différentes.
2. REPOSER LE COUSSINET DE FIXATION ARRIERE GAUCHE DE CORPS DE TRAVERSE DE SUSPENSION AVANT
(a) Aligner un no ...
Mesures De Precaution
MESURES DE PRECAUTION MESURES DE PRECAUTION RELATIVES AU DEBRANCHEMENT DU CABLE DE LA BORNE NEGATIVE DE LA BATTERIE
REMARQUE: Lorsque le câble a été débranché de la borne négative (-) de la batterie, initialiser le(s) système(s) suivant(s) après avoir rebranché le câble:
Système ...
Repose
REPOSE MESURE DE PRECAUTION / REMARQUE / CONSEIL
REMARQUE: Cette procédure comprend la repose des boulons à petite tête. Se reporter aux boulons à petite têtes dans les Principaux conseils de réparation afin d'identifier les boulons à petite tête.
Cliquer ici PROCEDURE
1. REPOSER L' ...
