Toyota Camry Manuel de réparation XV50 (2011–2019): Dysfonctionnement de la tension d'alimentation électrique du capteur d'accélération (C1381)

DESCRIPTION

Ce DTC est enregistré lorsque l'ECU de contrôle de dérapage (ensemble d'actionneur de frein) reçoit un signal de dysfonctionnement de la tension d'alimentation du capteur en provenance du capteur d'embardée et d'accélération (ensemble de capteur d'airbag).

L'ensemble de capteur d'airbag possède un capteur d'embardée et d'accélération intégré et détecte les conditions de fonctionnement du véhicule.

N° de DTC

Objet de la détection

Condition de détection du DTC

Organe incriminé

C1381

Dysfonctionnement de la tension d'alimentation électrique du capteur d'accélération

La vitesse du véhicule est de 6 km/h (4 mi/h) minimum, et le signal de dysfonctionnement d'alimentation électrique du capteur d'embardée et d'accélération est reçu pendant au moins 1,1 seconde.

  • Circuit d'alimentation électrique du capteur d'accélération
  • Capteur d'accélération (ensemble de capteur d'airbag)

SCHEMA DE CABLAGE

Se reporter aux DTC C1234, C1472 et C1474.

Cliquer ici

MESURE DE PRECAUTION / REMARQUE / CONSEIL

REMARQUE:

PROCEDURE

1.

VERIFIER LE FAISCEAU DE CABLES ET LE CONNECTEUR (BORNE DE SOURCE D'ALIMENTATION ELECTRIQUE)

(a) S'assurer de l'absence de jeu au niveau du verrouillage et du raccordement du connecteur.

OK:

Le connecteur est correctement branché.

*a

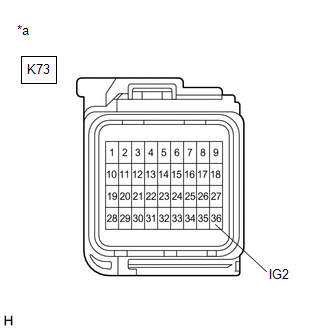

Vue avant du connecteur côté faisceau de câbles

(au capteur d'embardée et d'accélération (ensemble de capteur d'airbag))

(b) Débrancher le connecteur K73 du capteur d'embardée et d'accélération (ensemble de capteur d'airbag).

(c) Vérifier le boîtier du connecteur et les bornes pour s'assurer de l'absence de déformation et de corrosion.

OK:

Aucune déformation ni corrosion.

(d) Mettre le contacteur du moteur en position ON (IG).

(e) Mesurer la tension en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.

Tension standard:

Branchement du tester

Condition

Condition spécifiée

K73-36 (IG2) - Masse de carrosserie

Contacteur du moteur en position ON (IG)

11 à 14 V

MAL

REPARER OU REMPLACER LE FAISCEAU DE CABLES OU LE CONNECTEUR (CIRCUIT D'ALIMENTATION ELECTRIQUE)

OK

2.

VERIFIER LE FAISCEAU DE CABLES ET LE CONNECTEUR (BORNE DE MASSE)

(a) Mettre le contacteur du moteur en position OFF.

*a

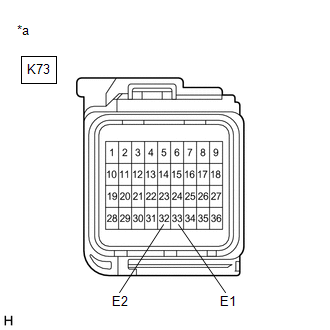

Vue avant du connecteur de faisceau de câbles (vers le capteur d'embardée et d'accélération (ensemble de capteur d'airbag))

(b) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.

Résistance standard:

Branchement du tester

Condition

Condition spécifiée

K73-33 (E1) - Masse de carrosserie

En permanence

En dessous de 1 Ω

K73-32 (E2) - Masse de carrosserie

En permanence

En dessous de 1 Ω

OK

REMPLACER L'ENSEMBLE DE CAPTEUR D'AIRBAG

MAL

REPARER OU REMPLACER LE FAISCEAU DE CABLES OU LE CONNECTEUR (CIRCUIT DE MASSE)
