Toyota Camry Manuel de réparation XV50 (2011–2019): Emplacement Des Pieces Constitutives
EMPLACEMENT DES PIECES CONSTITUTIVES
SCHEMA

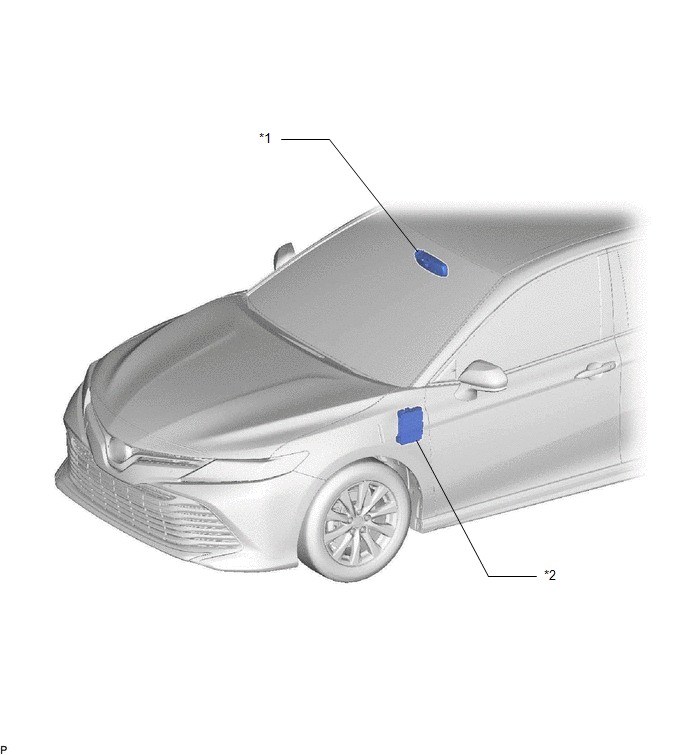

*1 | ENSEMBLE DE RETROVISEUR INTERIEUR - DISPOSITIF D'OUVERTURE DE PORTE DE GARAGE |
*2 | ENSEMBLE DE BLOC DE JONCTION DE TABLEAU DE BORD - FUSIBLE ECU-DCC N° 2 - FUSIBLE ECU-IG1 N° 3 |
Schema Du Systeme
SCHEMA DU SYSTEME ...D'autres materiaux:
Emplacement Des Pieces Constitutives
EMPLACEMENT DES PIECES CONSTITUTIVES SCHEMA
*1 CAPTEUR A ULTRASONS D'ANGLE AVANT DROIT
*2 CAPTEUR A ULTRASONS CENTRAL AVANT DROIT
*3 CAPTEUR A ULTRASONS CENTRAL AVANT GAUCHE
*4 CAPTEUR A ULTRASONS D'ANGLE AVANT GAUCHE
*5 CAPTEUR A ULTRASONS CENTRAL ARR ...
Circuit D'alimentation Electrique De L'dcm
DESCRIPTION Il s'agit du circuit d'alimentation électrique du DCM (émetteur-récepteur télématique). SCHEMA DE CABLAGE
MESURE DE PRECAUTION / REMARQUE / CONSEIL
REMARQUE: Vérifier les fusibles pour les circuits liés à ce système avant d'effectuer la procédure suivante. PROCEDURE
1 ...
Circuit du signal de marche arrière
DESCRIPTION L'ensemble d'autoradio et d'affichage reçoit un signal de marche arrière transmis par le relais BKUP LP. SCHEMA DE CABLAGE
PROCEDURE
1.
VERIFIER LE FONCTIONNEMENT DU FEU DE RECUL
(a) Mettre le levier de changement de vitesse en position R et vérifier si les feux de ...
