EMPLACEMENT DES PIECES CONSTITUTIVES
SCHEMA
|

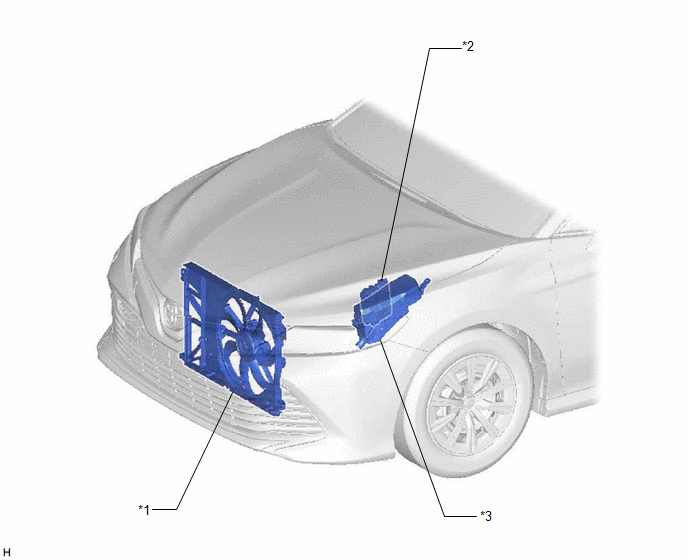

*1 | ENSEMBLE DE VENTILATEUR AVEC MOTEUR ELECTRIQUE - MOTEUR DE VENTILATEUR DE REFROIDISSEMENT - ECU DE VENTILATEUR DE REFROIDISSEMENT |
*2 | ECM |
|
*3 | ENSEMBLE DE BLOC DE RELAIS DE COMPARTIMENT MOTEUR ET DE BLOC DE JONCTION - RELAIS N° 1 EFI-MAIN |
- | - |
Mesures De Precaution
Schema Du SystemeCourt-circuit ou coupure de circuit entre le capteur de température du liquide de boîte de vitesses "A" et la batterie (P071015)
DESCRIPTION Le capteur de température ATF convertit la température de liquide de boîte-pont automatique (ATF) en une valeur ohmique utilisable par l'ECM.
L'ECM applique une tension au capteur de température via la borne THO1 de l'ECM.
La résistance du capteur varie en fonction de la tempà ...
Pieces Constitutives
PIECES CONSTITUTIVES SCHEMA
*A fabrication TMC
- -
*1 SABOT DE PROTECTION DU MOTEUR N° 1
*2 ENSEMBLE DE SABOT DE PROTECTION DE MOTEUR N° 2
*3 REMBOURRAGE GAUCHE D'EXTENSION DE PASSAGE DE ROUE AVANT
*4 REMBOURRAGE DROIT D'EXTENSION DE PASSAGE ...
Court-circuit du système antidémarrage à la batterie (B279A12)
DESCRIPTION Si la ligne de communication (IMI -
EFIO) entre l'ECM et l'ECU de certification (ensemble d'ECU de clé intelligente)
est bloquée à un niveau élevé, l'ECM enregistre ce DTC.
N° de DTC Objet de la
détection Condition de
détection du DTC Organe
inc ...
