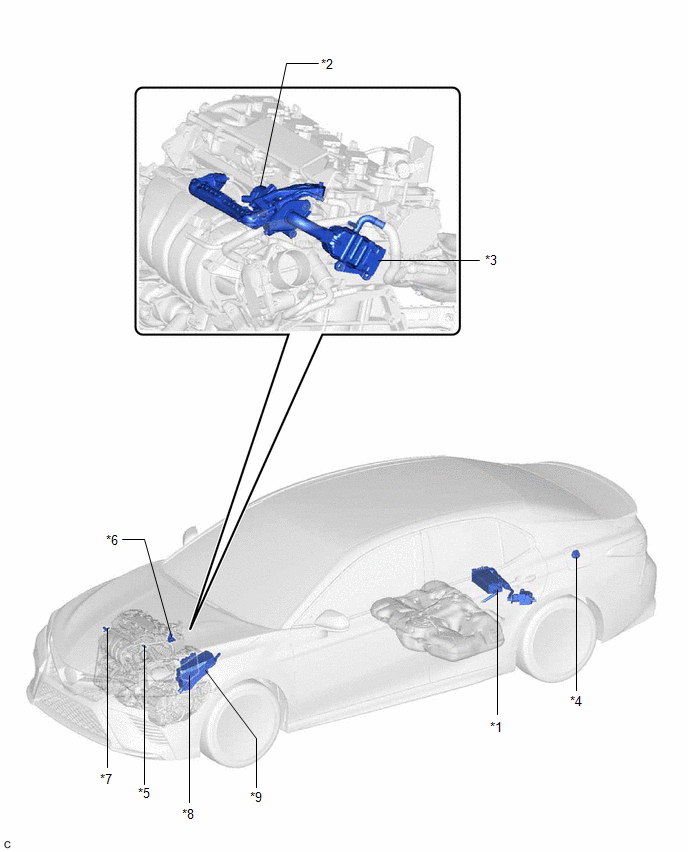

EMPLACEMENT DES PIECES CONSTITUTIVES
SCHEMA
|
*1 | ABSORBEUR DE VAPEURS DE CARBURANT (ENSEMBLE DE DE RESERVOIR A CHARBON ACTIF) |
*2 | ENSEMBLE DE SOUPAPE EGR |
|
*3 | ENSEMBLE DE REFROIDISSEUR EGR |
*4 | ENSEMBLE DE BOUCHON DU RESERVOIR A CARBURANT |
|
*5 | SOUPAPE PCV (SOUS-ENSEMBLE DE SOUPAPE DE VENTILATION) |
*6 | SOUPAPE DE PURGE (VSV DE PURGE) |
|
*7 | ENSEMBLE DE CAPTEUR DE DEPRESSION A INJECTION ELECTRONIQUE DE CARBURANT (CAPTEUR DE PRESSION ABSOLUE AU COLLECTEUR) |
*8 | ECM |
|
*9 | BLOC DE RELAIS N° 1 DE COMPARTIMENT MOTEUR ET L'ENSEMBLE DE BLOC DE JONCTION N° 1 - RELAIS N° 1 EFI-MAIN - FUSIBLE EFI-MAIN N° 1 - FUSIBLE EFI N° 1 |
- | - |
