DEPOSE
PROCEDURE
1. DEPOSER L'ENSEMBLE DE CORPS DE PAPILLON AVEC MOTEUR
Cliquer ici .gif)
2. DEPOSER LE RENFORT DE RESERVOIR DE COMPENSATION N° 2
Cliquer ici
3. DETACHER LE CABLE DU MOTEUR

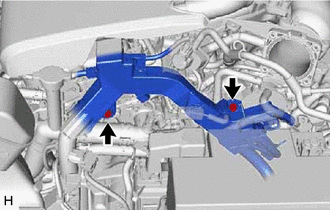

| (a) Déposer les 2 boulons et détacher le câble de moteur. |
|

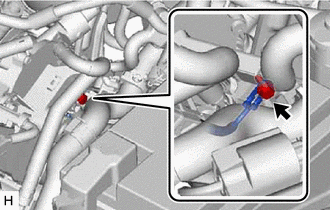

| (b) Déposer le boulon et détacher le câble de terre. |
|
4. DEBRANCHER LE TUYAU D'AIR

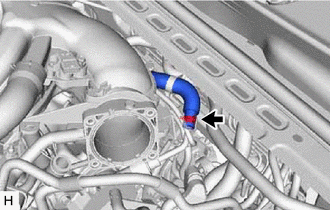

| (a) Faire coulisser l'agrafe et débrancher le tuyau d'air de l'ensemble de pompe à dépression. |
|
5. DEPOSER L'ENSEMBLE DE POMPE A DEPRESSION

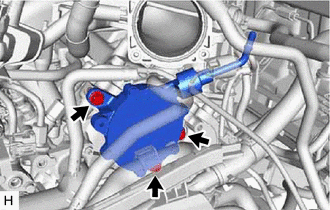

| (a) Déposer les 3 boulons et l'ensemble de pompe à dépression de l'ensemble de moteur. |
|

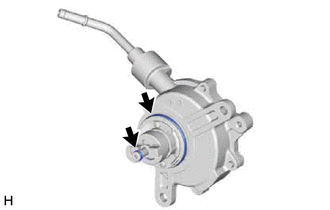

| (b) Déposer les 2 joints toriques de l'ensemble de pompe à dépression. |
|
