VERIFICATION SUR VEHICULE
PROCEDURE
1. DEPOSER LE SOUS-ENSEMBLE DE GRILLE DE VENTILATION DE DESSUS D'AUVENT
Cliquer ici
2. DEPOSER LE SOUS-ENSEMBLE DE RENFORT SUPERIEUR CENTRAL DE SUSPENSION AVANT
Cliquer ici
3. VERIFICATION DU FONCTIONNEMENT
(a) Faire coulisser l'agrafe et débrancher le tuyau d'air de l'ensemble de pompe à dépression.

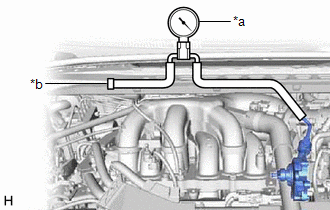

| (b) Brancher le flexible du dépressiomètre sur l'ensemble de pompe à dépression. |
|
(c) Mettre le moteur en marche et le faire monter en température pendant plus de 2 minutes.
(d) Avec le moteur au ralenti, vérifier la dépression de l'ensemble a pompe à dépression.
Pression standard:
Au-dessus de 86,7 kPa (650 mmHg, 25,6 in.Hg)
CONSEIL:
Si le résultat n'est pas conforme aux spécifications, remplacer l'ensemble de pompe à dépression.
(e) Retirer le dépressiomètre de l'ensemble de pompe à dépression.
(f) Brancher le tuyau d'air sur l'ensemble de pompe à dépression et faire coulisser l'agrafe pour le fixer.
4. REPOSER LE SOUS-ENSEMBLE DE RENFORT SUPERIEUR CENTRAL DE SUSPENSION AVANT
Cliquer ici
5. REPOSER LE SOUS-ENSEMBLE DE GRILLE DE VENTILATION DE DESSUS D'AUVENT
Cliquer ici
