PIECES CONSTITUTIVES

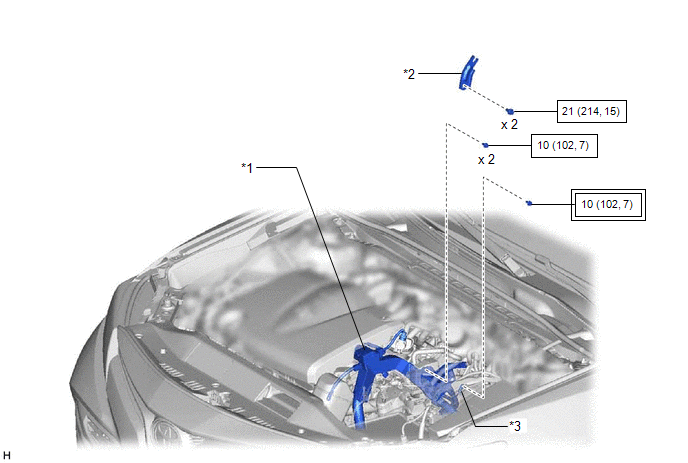

SCHEMA
|
*1 | CABLE DU MOTEUR |
*2 | RENFORT DE RESERVOIR DE COMPENSATION N° 2 |
|
*3 | FIL DE TERRE |
- | - |
|
Couple de serrage pour "zones principales concernant la performance de base du véhicule" tel que déplacement/virage/arrêt": N*m (kgf*cm, ft*lbf) |
|
N*m (kgf*cm, ft*lbf): couple de serrage prescrit |

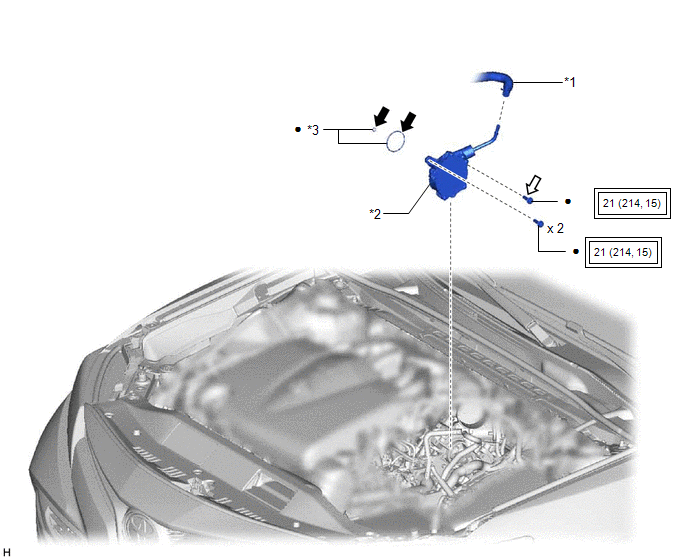

SCHEMA
|
*1 | TUYAU D'AIR |
*2 | ENSEMBLE DE POMPE A DEPRESSION |
|
*3 | JOINT TORIQUE |
- | - |
|
Couple de serrage pour "zones principales concernant la performance de base du véhicule" tel que déplacement/virage/arrêt": N*m (kgf*cm, ft*lbf) |
● | Pièce non réutilisable |
|
Huile moteur |
|
Produit adhésif 1324 |
|
★ | Pièce préenduite |
- | - |
Verification Sur VehiculeCourt-circuit à la batterie dans le circuit "D" de contacteur/capteur de position de pédale/papillon (P212012,P212014,P21201C,P21201F,P212099,P212512,P212514,P21251F,P21382B)
DESCRIPTION CONSEIL: Ces DTC concernent le capteur de position de pédale d'accélérateur.
Le capteur de position de pédale d'accélérateur est intégré à l'ensemble de capteur de position de pédale d'accélérateur et possède 2 circuits de détection: VPA (principal) et VPA2 (secondaire). ...
Relais
Verification Sur VehiculeVERIFICATION SUR VEHICULE PROCEDURE
1. VERIFIER LE RELAIS H-LP LH
*a Pièce constitutive sans faisceau de câbles branché
(relais H-LP gauche) (a) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.
Résis ...
Circuit d'alimentation électrique du récepteur de radio
DESCRIPTION Il s'agit du circuit d'alimentation électrique permettant de faire fonctionner l'ensemble de récepteur de radio et d'affichage. SCHEMA DE CABLAGE
MESURE DE PRECAUTION / REMARQUE / CONSEIL
REMARQUE: Vérifier les fusibles pour les circuits liés à ce système avant d'effectuer la ...
