Toyota Camry Manuel de réparation XV50 (2011–2019): Relais

Verification Sur Vehicule

VERIFICATION SUR VEHICULE

PROCEDURE

1. VERIFIER LE RELAIS D'EMBRAYAGE MAGNETIQUE (pour 2GR-FKS)

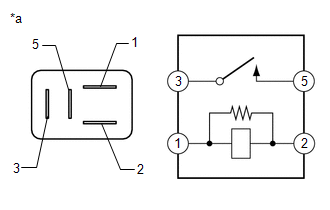

*a

Pièce constitutive sans faisceau de câbles branché

Relais d'embrayage magnétique

(a) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.

Résistance standard:

Branchement du tester

Condition

Condition spécifiée

3 - 5

Tension de batterie appliquée entre les bornes 1 et 2

En dessous de 1 Ω

3 - 5

Tension de batterie non appliquée entre les bornes 1 et 2

10 kΩ minimum

Remplacement
REMPLACEMENT PROCEDURE 1. RECUPERER LE REFRIGERANT DU SYSTEME DE REFRIGERANT (a) Faire démarrer le moteur. (b) Faire fonctionner le compresseur dans les conditions suivantes: Elément Condition Durée de fonctionnement 3 minute ...
