REPOSE
PROCEDURE
1. REPOSER L'ENSEMBLE DE POMPE A DEPRESSION
(a) Lors de l'utilisation d'un ensemble de pompe à dépression neuf:

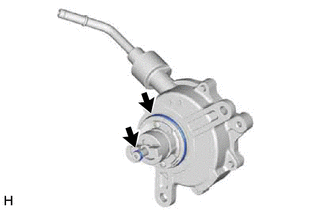

(1) Appliquer de l'huile moteur sur les 2 joints toriques posés sur un ensemble de pompe à dépression neuf.
| Huile moteur |
(b) En cas de réutilisation de l'ensemble de pompe à dépression:
(1) Enduire d'huile moteur 2 joints toriques neufs et les reposer sur l'ensemble de pompe à dépression.
| Huile moteur |
(c) Appliquer de l'huile moteur sur la surface intérieure de l'orifice d'installation.

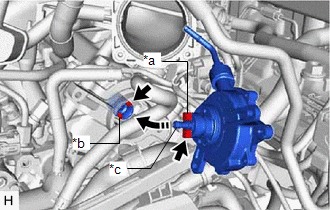

| (d) Reposer provisoirement l'ensemble de pompe à dépression de façon à ce que le tuyau d'huile s'engage dans l'orifice de l'arbre à cames et que le cran s'engage dans la rainure de l'arbre à cames. REMARQUE:
|
|

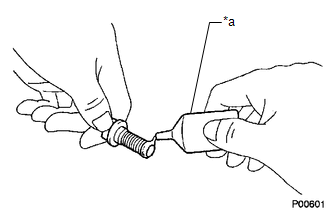

| (e) Appliquer du produit adhésif sur au moins 3 filets à l'extrémité de l'un des 3 boulons neufs. Produit adhésif: Produit adhésif 1324, Three Bond 1324 d'origine Toyota ou produit équivalent |
|

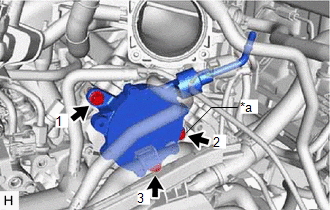

| (f) Reposer l'ensemble de pompe à dépression avec les 3 boulons. Torque: 21 N·m {214 kgf·cm, 15 ft·lbf} REMARQUE:
|
|
2. BRANCHER LE TUYAU D'AIR

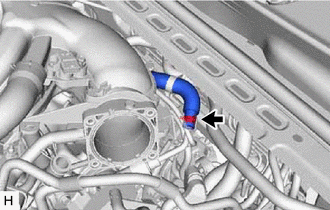

| (a) Brancher le tuyau d'air sur l'ensemble de pompe à dépression et faire coulisser l'agrafe pour le fixer. |
|
3. REPOSER LE CABLE DU MOTEUR

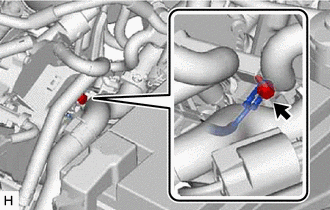

| (a) Reposer le câble de terre avec le boulon. Torque: 10 N·m {102 kgf·cm, 7 ft·lbf} |
|

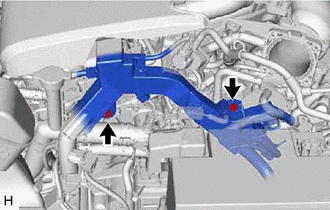

| (b) Reposer le câble du moteur avec les 2 boulons. Torque: 10 N·m {102 kgf·cm, 7 ft·lbf} |
|
4. REPOSER LE RENFORT DE RESERVOIR DE COMPENSATION N° 2

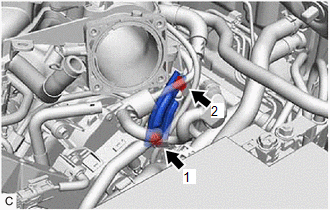

| (a) Reposer le renfort de réservoir de compensation n° 2 à l'aide des 2 boulons dans l'ordre indiqué sur le schéma. Torque: 21 N·m {214 kgf·cm, 15 ft·lbf} |
|
5. REPOSER L'ENSEMBLE DE CORPS DE PAPILLON AVEC MOTEUR
Cliquer ici
6. VERIFIER LE FONCTIONNEMENT DE LA POMPE A DEPRESSION
Cliquer ici
