EMPLACEMENT DES PIECES CONSTITUTIVES

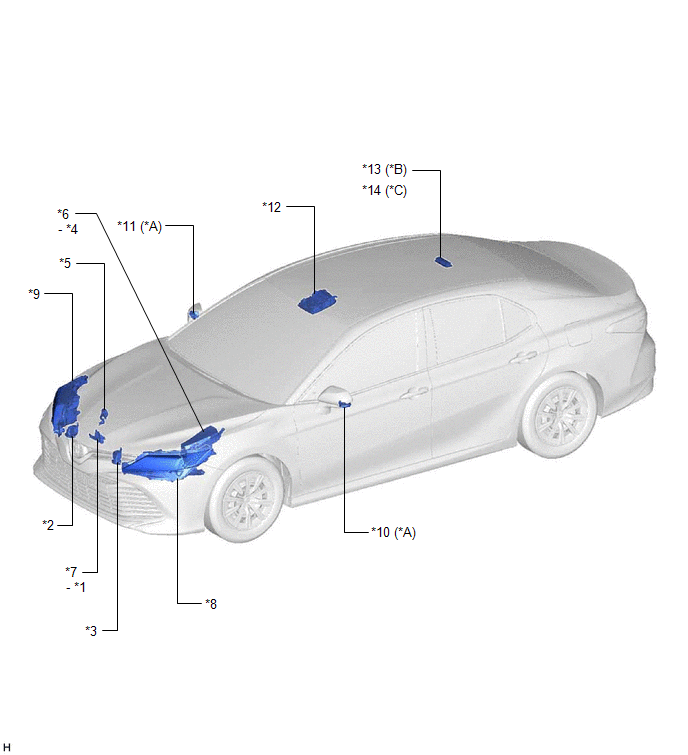

SCHEMA
|
*A | Avec clignotant latéral |
*B | avec système de toit ouvrant |
| *C |
sans système de toit ouvrant |
- | - |
|
*1 | CONTACTEUR D'ECLAIRAGE DE SEUIL DE COMPARTIMENT MOTEUR | *2 | ENSEMBLE D'AVERTISSEUR SONORE A TONALITE AIGUE |
|
*3 | ENSEMBLE D'AVERTISSEUR SONORE A TONALITE GRAVE |
*4 | RELAIS D'AVERTISSEUR SONORE |
|
*5 | ENSEMBLE D'ALARME SONORE | *6 |
ENSEMBLE DE BLOC DE RELAIS DE COMPARTIMENT MOTEUR ET DE BLOC DE JONCTION - FUSIBLE HORN |
|
*7 | ENSEMBLE DE VERROUILLAGE DE CAPOT | *8 | ENSEMBLE DE PHARE GAUCHE - FEU DE CROISEMENT - CLIGNOTANT |
|
*9 | ENSEMBLE DE PHARE DROIT - FEU DE CROISEMENT - CLIGNOTANT |
*10 | ENSEMBLE DE CLIGNOTANT LATERAL GAUCHE |
|
*11 | ENSEMBLE DE CLIGNOTANT LATERAL DROIT |
*12 | ENSEMBLE DE BOITIER DE CONSOLE DE TOIT - ECLAIRAGE INTERIEUR |
|
*13 | ENSEMBLE D'ECLAIRAGE LOCAL - ECLAIRAGE INTERIEUR |
*14 | ENSEMBLE DE PLAFONNIER - ECLAIRAGE INTERIEUR |

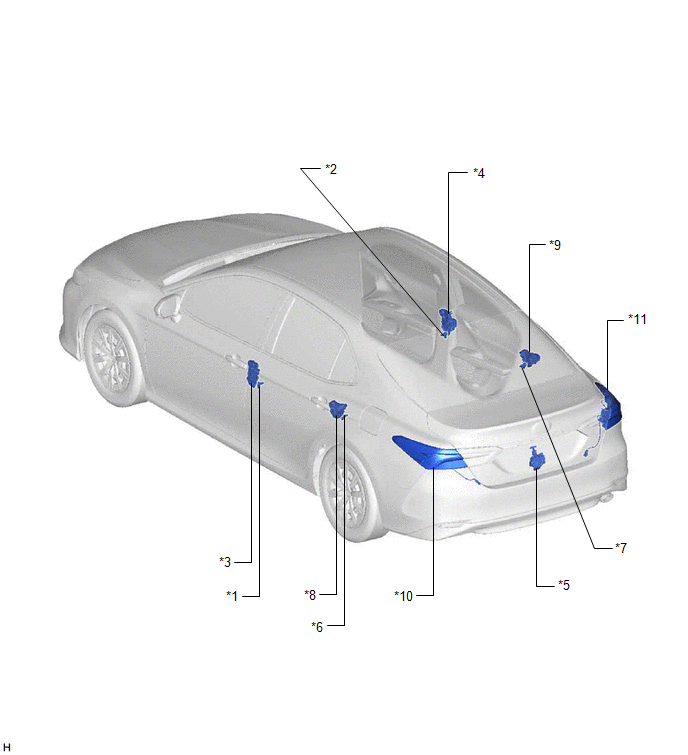

SCHEMA
|
*1 | ENSEMBLE DE CONTACTEUR D'ECLAIRAGE DE SEUIL DE PORTE AVANT (pour côté gauche) |
*2 | ENSEMBLE DE CONTACTEUR D'ECLAIRAGE DE SEUIL DE PORTE AVANT (pour côté droit) |
|
*3 | ENSEMBLE DE SERRURE DE PORTE AVANT GAUCHE AVEC MOTEUR |
*4 | ENSEMBLE DE SERRURE DE PORTE AVANT DROIT AVEC MOTEUR |
|
*5 | ENSEMBLE DE SERRURE DE PORTE DE COMPARTIMENT A BAGAGES |
*6 | ENSEMBLE DU CONTACTEUR D'ECLAIRAGE DE SEUIL DE PORTE ARRIERE (gauche) |
|
*7 | ENSEMBLE DU CONTACTEUR D'ECLAIRAGE DE SEUIL DE PORTE ARRIERE (droit) |
*8 | ENSEMBLE DE SERRURE DE PORTE ARRIERE GAUCHE AVEC MOTEUR |
|
*9 | ENSEMBLE DE SERRURE DE PORTE ARRIERE AVEC MOTEUR DROIT |
*10 | ENSEMBLE DE FEU COMBINE ARRIERE GAUCHE - FEUX ARRIERE - CLIGNOTANT |
|
*11 | ENSEMBLE DE FEU COMBINE ARRIERE DROIT - FEUX ARRIERE - CLIGNOTANT |
- | - |

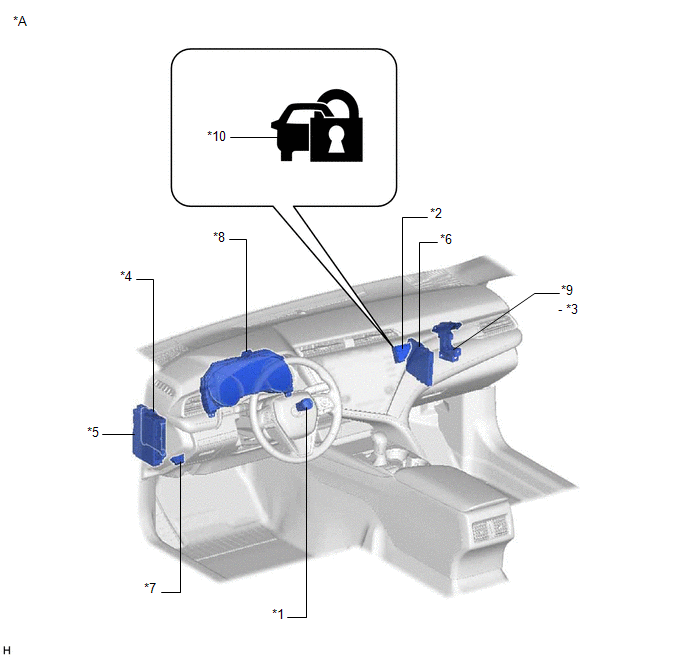

SCHEMA
|
*A | avec système de clé intelligente | - |
- |
| *1 |
CONTACTEUR DU MOTEUR |
*2 | ENSEMBLE D'INDICATEUR LUMINEUX |
|
*3 | RELAIS D'ALARME SONORE |
*4 | ECU DE CARROSSERIE PRINCIPALE (ECU DE CARROSSERIE DU RESEAU MULTIPLEX) |
|
*5 | ENSEMBLE DE BLOC DE JONCTION DE TABLEAU DE BORD - FUSIBLE ECU-DCC N° 2 - FUSIBLE ECU-ACC - FUSIBLE ECU-IG1 N° 4 - FUSIBLE S-HORN - FUSIBLE AM2 |
*6 | ECU DE CERTIFICATION (ENSEMBLE D'ECU DE CLE INTELLIGENTE) |
|
*7 | DLC3 |
*8 | ENSEMBLE DE COMBINE D'INSTRUMENTS |
|
*9 | ENSEMBLE DE BLOC DE RELAIS N° 5 | *10 |
TEMOIN DE SECURITE |

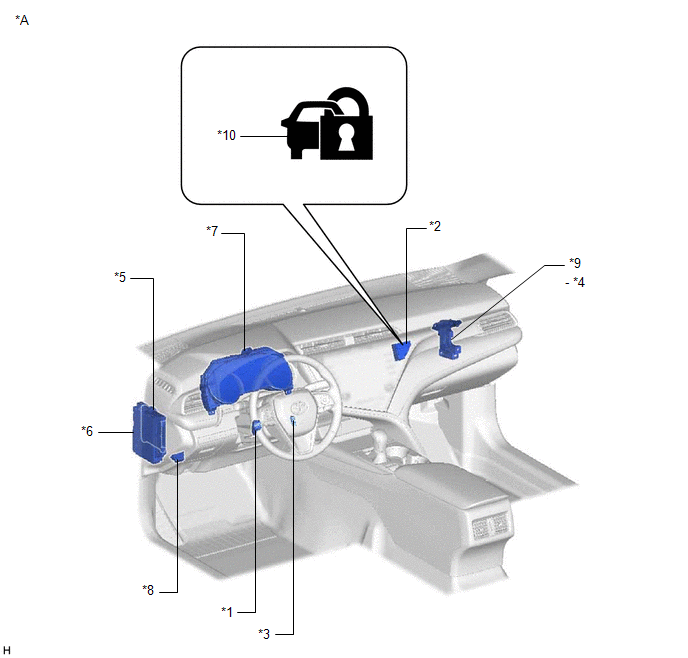

SCHEMA
|
*A | sans système de clé intelligente | - |
- |
| *1 |
ENSEMBLE DE CONTACTEUR D'ALLUMAGE OU DE DEMARREUR |
*2 | ENSEMBLE D'INDICATEUR LUMINEUX |
|
*3 | ENSEMBLE DE CONTACTEUR D'AVERTISSEMENT DE DEVERROUILLAGE |
*4 | RELAIS D'ALARME SONORE |
| *5 |
ECU DE CARROSSERIE PRINCIPALE (ECU DE CARROSSERIE DU RESEAU MULTIPLEX) | *6 |
ENSEMBLE DE BLOC DE JONCTION DE TABLEAU DE BORD - RELAIS ACC - RELAIS IG1 N° 1 - FUSIBLE ECU-ACC - FUSIBLE ECU-DCC N° 2 - FUSIBLE ECU-IG1 N° 4 - FUSIBLE S-HORN - FUSIBLE AM2 |
| *7 | ENSEMBLE DE COMBINE D'INSTRUMENTS | *8 |
DLC3 |
| *9 |
ENSEMBLE DE BLOC DE RELAIS N° 5 |
*10 | TEMOIN DE SECURITE |
