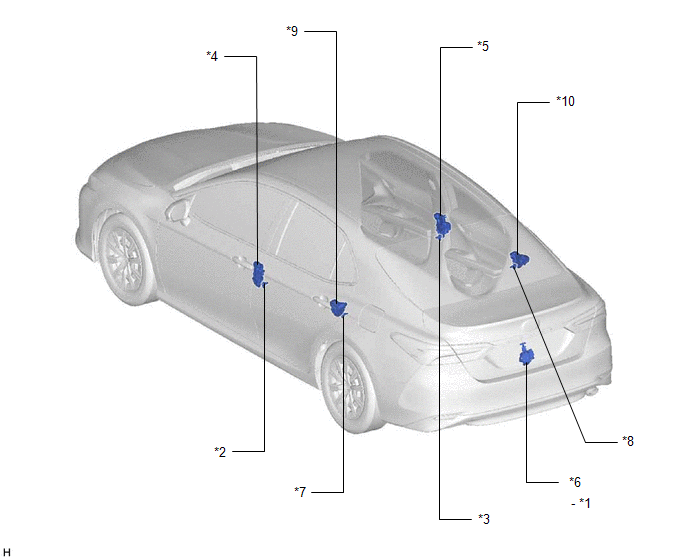

EMPLACEMENT DES PIECES CONSTITUTIVES
SCHEMA
*1 | CONTACTEUR D'ECLAIRAGE DE SEUIL DE PORTE DE COMPARTIMENT A BAGAGES |
*2 | ENSEMBLE DE CONTACTEUR D'ECLAIRAGE DE SEUIL DE PORTE AVANT (pour côté gauche) |
*3 | ENSEMBLE DE CONTACTEUR D'ECLAIRAGE DE SEUIL DE PORTE AVANT (pour côté droit) |
*4 | ENSEMBLE DE SERRURE DE PORTE AVANT GAUCHE AVEC MOTEUR |
*5 | ENSEMBLE DE SERRURE DE PORTE AVANT DROIT AVEC MOTEUR |
*6 | ENSEMBLE DE SERRURE DE PORTE DE COMPARTIMENT A BAGAGES |
*7 | ENSEMBLE DU CONTACTEUR D'ECLAIRAGE DE SEUIL DE PORTE ARRIERE (gauche) |
*8 | ENSEMBLE DU CONTACTEUR D'ECLAIRAGE DE SEUIL DE PORTE ARRIERE (droit) |
*9 | ENSEMBLE DE SERRURE DE PORTE ARRIERE GAUCHE AVEC MOTEUR |
*10 | ENSEMBLE DE SERRURE DE PORTE ARRIERE AVEC MOTEUR DROIT |

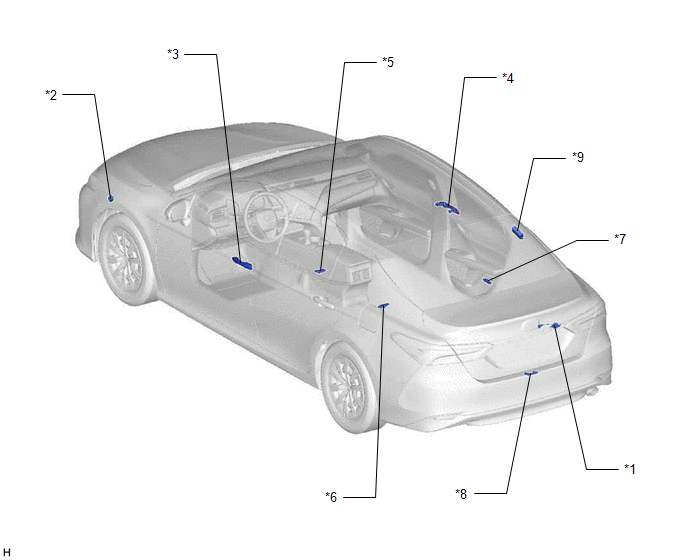

SCHEMA
*1 | CONTACTEUR DE CLE ELECTRIQUE DE COMPARTIMENT A BAGAGES |
*2 | AVERTISSEUR SONORE DE VERROUILLAGE DE PORTE A DISTANCE |
*3 | ENSEMBLE DE POIGNEE EXTERIEURE DE PORTE AVANT (pour porte du conducteur) - ANTENNE DE CLE ELECTRONIQUE - CAPTEUR DE BLOCAGE - CAPTEUR DE DEVERROUILLAGE | *4 |
ENSEMBLE DE POIGNEE EXTERIEURE DE PORTE AVANT (pour porte de passager avant) - ANTENNE DE CLE ELECTRONIQUE - CAPTEUR DE BLOCAGE - CAPTEUR DE DEVERROUILLAGE |
*5 | ENSEMBLE D'ANTENNE DE CLE ELECTRONIQUE INTERIEURE N° 2 (PLANCHER AVANT) |
*6 | ENSEMBLE D'ANTENNE DE CLE ELECTRONIQUE INTERIEUR N° 2 (PLANCHER ARRIERE) |
*7 | ENSEMBLE D'ANTENNE DE CLE ELECTRONIQUE INTERIEUR N° 2 (INTERIEUR DU COMPARTIMENT A BAGAGES) |
*8 | ANTENNE DE CLE ELECTRONIQUE (A L'EXTERIEUR DU COMPARTIMENT A BAGAGES) |
*9 | ENSEMBLE DE CLE ELECTRONIQUE ET DE RECEPTEUR DE SYSTEME DE CONTROLE DE PRESSION DES PNEUS | - |
- |

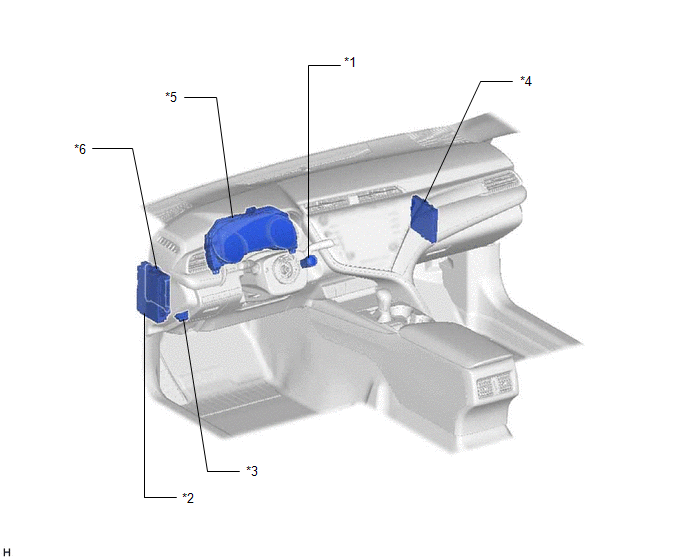

SCHEMA
*1 | CONTACTEUR DU MOTEUR |
*2 | ENSEMBLE DE BLOC DE JONCTION DE TABLEAU DE BORD - FUSIBLE AM2 |
*3 | DLC3 |
*4 | ECU DE CERTIFICATION (ENSEMBLE D'ECU DE CLE INTELLIGENTE) |
*5 | ENSEMBLE DE COMBINE D'INSTRUMENTS | *6 |
ECU DE CARROSSERIE PRINCIPALE (ECU DE CARROSSERIE DU RESEAU MULTIPLEX) |
