EMPLACEMENT DES PIECES CONSTITUTIVES

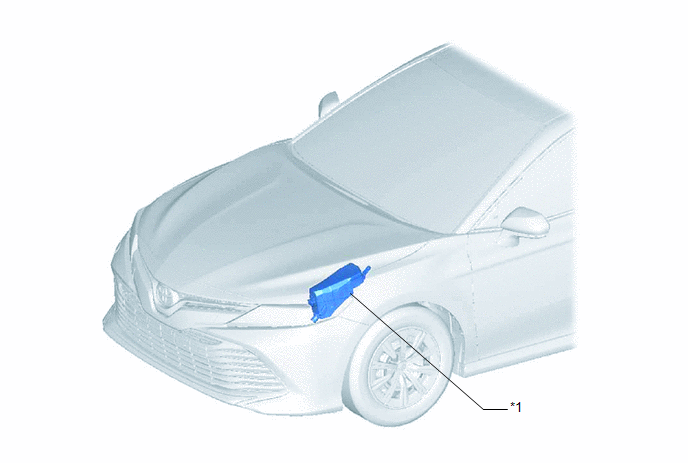

SCHEMA
|
*1 | ENSEMBLE DE BLOC DE RELAIS DE COMPARTIMENT MOTEUR ET DE BLOC DE JONCTION - FUSIBLE PRINCIPAL S/HTR |
- | - |

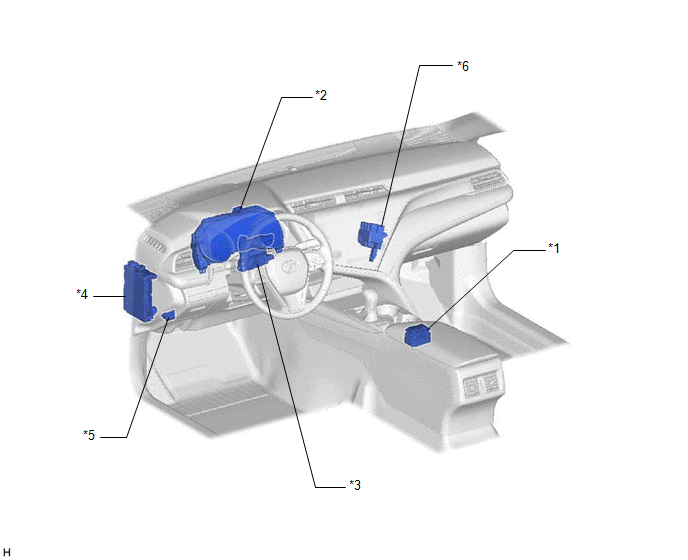

SCHEMA
|
*1 | CONTACTEUR DE SIEGE D'APPOINT |
*2 | ENSEMBLE DE COMBINE D'INSTRUMENTS |
|
*3 | ENSEMBLE D'AMPLIFICATEUR DE CLIMATISATION |
*4 | ENSEMBLE DE BLOC DE JONCTION DE TABLEAU DE BORD - FUSIBLE ECU-IG1 N° 4 - FUSIBLE PANEL - FUSIBLE S/HTR F/L - FUSIBLE S/HTR F/R |
|
*5 | DLC3 |
*6 | ENSEMBLE DE BLOC DE RELAIS N° 6 - RELAIS S/HTR F/R |

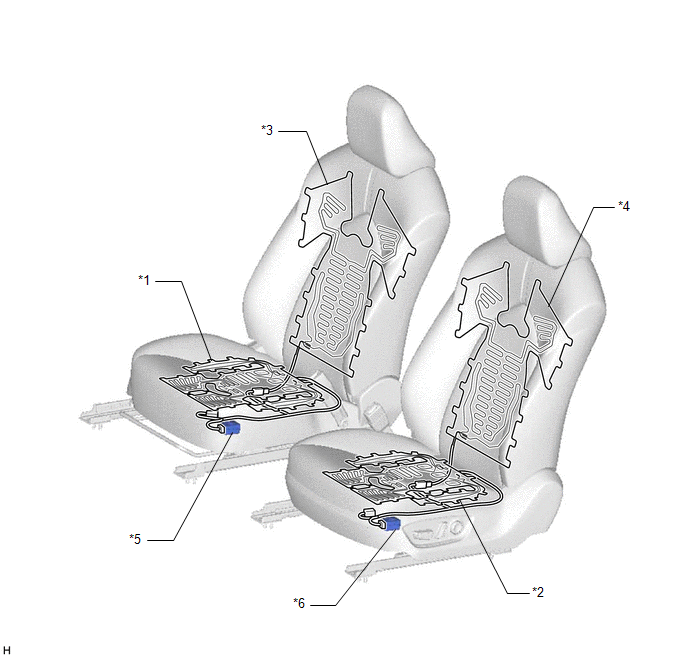

SCHEMA
|
*1 | ENSEMBLE DE CHAUFFAGE D'ASSISE DE SIEGE AVANT DROIT |
*2 | ENSEMBLE DE CHAUFFAGE D'ASSISE DE SIEGE AVANT GAUCHE |
|
*3 | ENSEMBLE DE CHAUFFAGE DE DOSSIER DE SIEGE AVANT DROIT |
*4 | ENSEMBLE DE CHAUFFAGE DE DOSSIER DE SIEGE AVANT GAUCHE |
|
*5 | SOUS-ENSEMBLE DE COMMANDE DE CHAUFFAGE DE SIEGE DROIT |
*6 | SOUS-ENSEMBLE DE COMMANDE DE CHAUFFAGE DE SIEGE GAUCHE |
