EMPLACEMENT DES PIECES CONSTITUTIVES

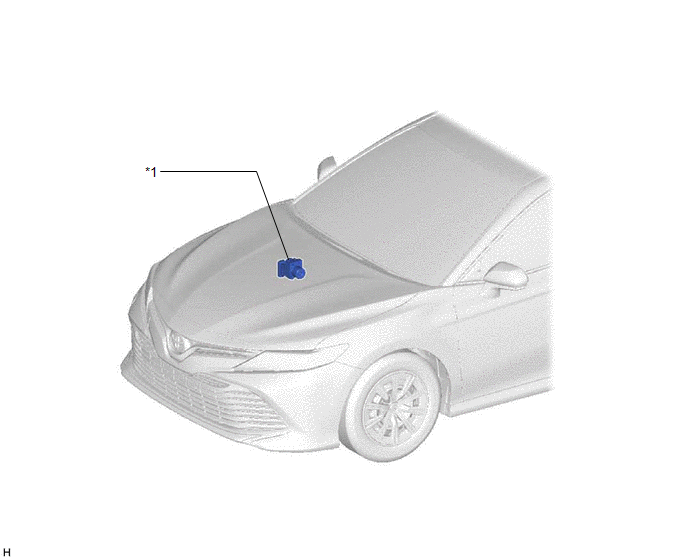

SCHEMA
*1 | ENSEMBLE D'ACTIONNEUR DE FREIN - ECU DE CONTROLE DE DERAPAGE |
- | - |

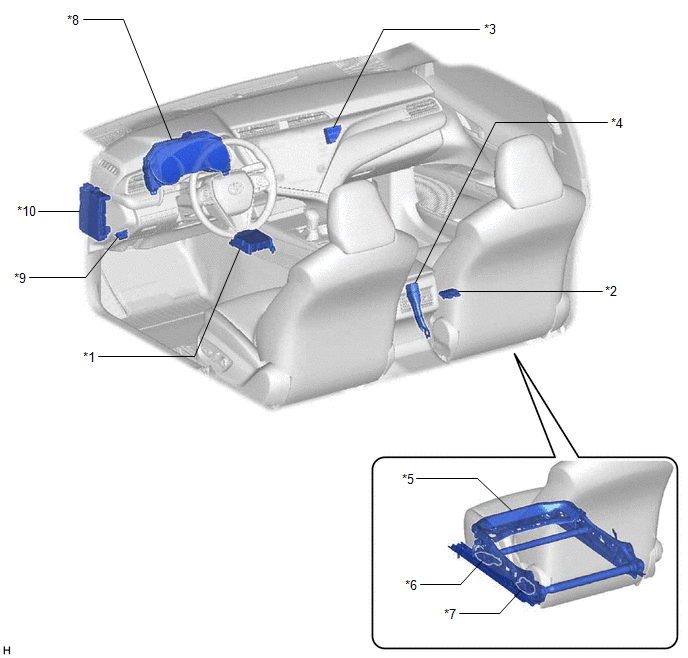

SCHEMA
*1 | - CAPTEUR D'ACCELERATION ENSEMBLE DE CAPTEUR D'AIRBAG |
*2 | ECU DE DETECTION D'OCCUPANT |
*3 | - TEMOIN ON/OFF D'AIRBAG DU PASSAGER ENSEMBLE D'INDICATEUR LUMINEUX |
*4 | ENSEMBLE DE SANGLE INTERIEURE DE CEINTURE DE SECURITE AVANT DROITE - CONTACTEUR DE BOUCLE DE CEINTURE DE SECURITE COTE PASSAGER AVANT |
*5 | ENSEMBLE DE DISPOSITIF DE REGLAGE DE SIEGE AVANT DROIT |
*6 | CAPTEUR DE CLASSIFICATION D'OCCUPANT AVANT GAUCHE |
*7 | CAPTEUR DE CLASSIFICATION D'OCCUPANT ARRIERE GAUCHE |
*8 | ENSEMBLE DE COMBINE D'INSTRUMENTS - TEMOIN SRS |
*9 | DLC3 |
*10 | ENSEMBLE DE BLOC DE JONCTION DE TABLEAU DE BORD - FUSIBLE A/BAG-IG2 - FUSIBLE ECU-IG1 N° 4 |
