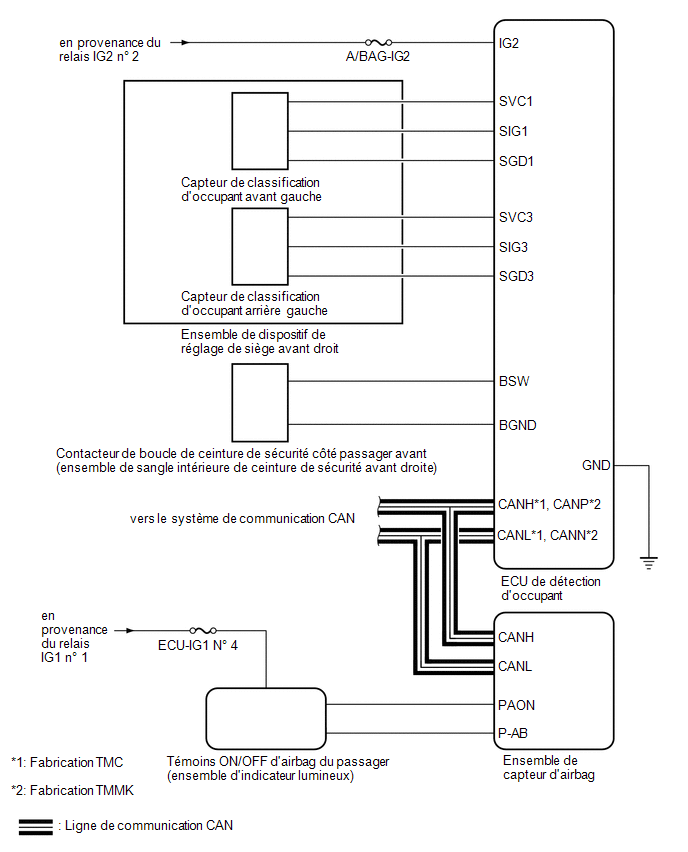

SCHEMA DU SYSTEME

Tableau de communication

ECU d'émission (Emetteur)	ECU de réception	Signal	Méthode de communication
Ensemble de capteur d'airbag	ECU de détection d'occupant	Signal de détection de collision Signal d'accélération	CAN
ECU de contrôle de dérapage (ensemble d'actionneur de frein)	ECU de détection d'occupant	Signal de vitesse du véhicule
ECU de détection d'occupant	Ensemble de capteur d'airbag	Signal de dysfonctionnement du système de classification d'occupant Signal d'erreur du point zéro du système de classification d'occupant Etat de l'occupant pour le signal du siège passager avant Etat du contacteur de boucle de ceinture du signal de passager avant

ECU d'émission

(Emetteur)

ECU de réception

Signal

Méthode de communication

Ensemble de capteur d'airbag

ECU de détection d'occupant

Signal de détection de collision
Signal d'accélération

CAN

ECU de contrôle de dérapage (ensemble d'actionneur de frein)

ECU de détection d'occupant

Signal de vitesse du véhicule

ECU de détection d'occupant

Ensemble de capteur d'airbag

Signal de dysfonctionnement du système de classification d'occupant
Signal d'erreur du point zéro du système de classification d'occupant
Etat de l'occupant pour le signal du siège passager avant
Etat du contacteur de boucle de ceinture du signal de passager avant
