Toyota Camry et,
Pieces Constitutives

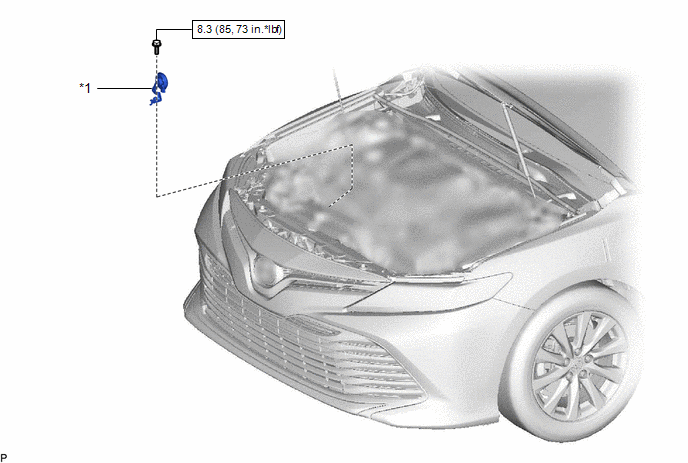

PIECES CONSTITUTIVES
SCHEMA
|
*1 | ENSEMBLE D'ALARME SONORE | - |
- |
.png) |
N*m (kgf*cm, ft*lbf): couple de serrage prescrit |
- | - |
Pieces Constitutives
PIECES CONSTITUTIVES
SCHEMA
.png)
|
*1 | ENSEMBLE D'ALARME SONORE | - |
- |
.png) |
N*m (kgf*cm, ft*lbf): couple de serrage prescrit |
- | - |
Depose
DEPOSE
PROCEDURE

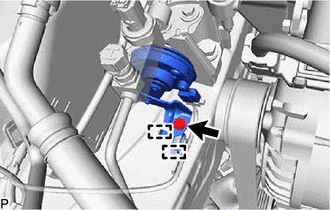

1. DEPOSER L'ENSEMBLE D'ALARME SONORE
| (a) Déposer le boulon. |
|
(b) Libérer les 2 guides.

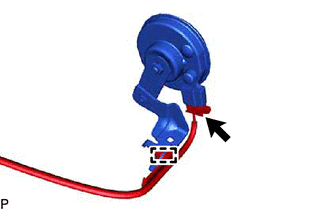

| (c) Libérer l'attache. |
|
(d) Débrancher le connecteur pour déposer l'ensemble d'alarme sonore.
Verification
VERIFICATION
PROCEDURE
1. VERIFIER L'ENSEMBLE D'ALARME SONORE

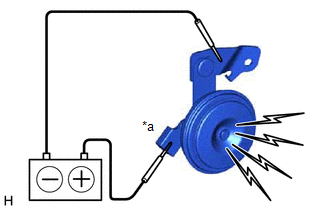

| (a) Vérifier le fonctionnement de l'ensemble d'alarme sonore. OK:
Si le résultat n'est pas conforme aux spécifications, remplacer l'ensemble d'alarme sonore. |
|
Repose
REPOSE
PROCEDURE
1. REPOSER L'ENSEMBLE D'ALARME SONORE
(a) Brancher le connecteur.
(b) Engager l'attache.
(c) Engager les 2 guides et reposer l'ensemble d'alarme sonore et le boulon.
Torque:
8,3 N·m {85 kgf·cm, 73 in·lbf}
