Toyota Camry et,
Pieces Constitutives
PIECES CONSTITUTIVES

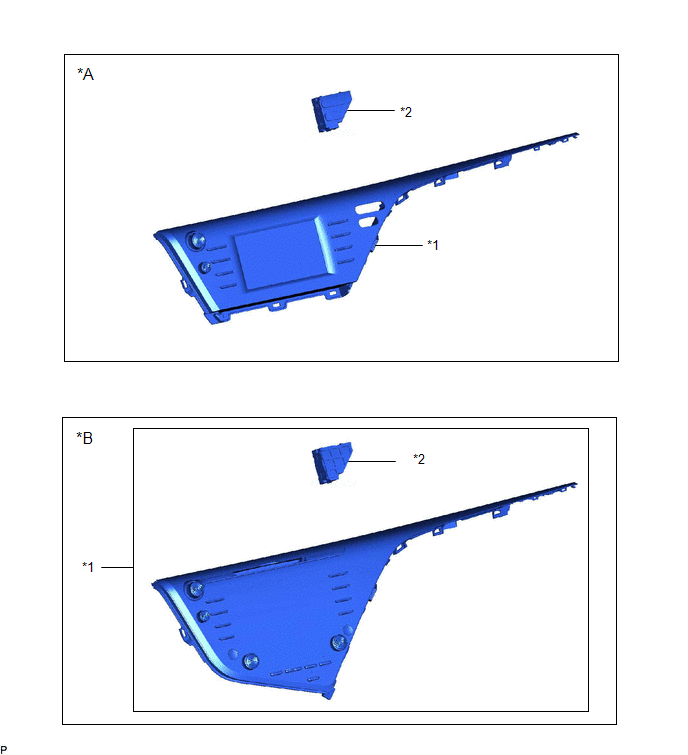

SCHEMA
|
*A | pour affichage 7 pouce |
*B | pour affichage 8 pouce |
|
*1 | ENSEMBLE D'AUTORADIO ET SYSTEME D'AFFICHAGE AVEC SUPPORT |
*2 | TEMOIN DE SECURITE (ENSEMBLE D'INDICATEUR LUMINEUX) |
Depose
DEPOSE
PROCEDURE
1. DEPOSER L'ENSEMBLE D'AUTORADIO ET D'AFFICHAGE AVEC SUPPORT
Cliquer
ici .gif)
2. DEPOSER LE TEMOIN DE SECURITE (ENSEMBLE D'INDICATEUR LUMINEUX)

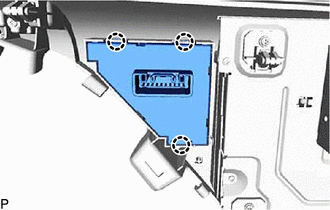

(a) Libérer les 3 griffes pour déposer le témoin de sécurité (ensemble d'indicateur lumineux).
Verification
VERIFICATION
PROCEDURE
1. VERIFIER LE TEMOIN DE SECURITE (ENSEMBLE D'INDICATEUR LUMINEUX)

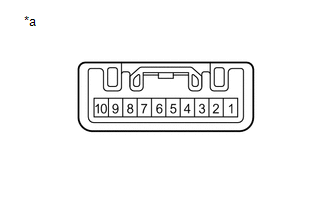

| (a) Appliquer la tension de batterie au connecteur conformément au tableau présenté ci-dessous. OK:
Si le résultat n'est pas conforme aux spécifications, remplacer l'témoin de sécurité (ensemble d'indicateur lumineux). |
|
