ESSAI HYDRAULIQUE
PROCEDER A L'ESSAI HYDRAULIQUE

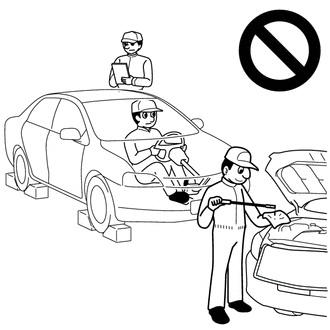

ATTENTION:
(a) Mesurer la pression de canalisation.
REMARQUE:
(1) Faire monter en température l'ATF.
(2) Soulever le véhicule.
(3) Déposer le sabot de protection du moteur.

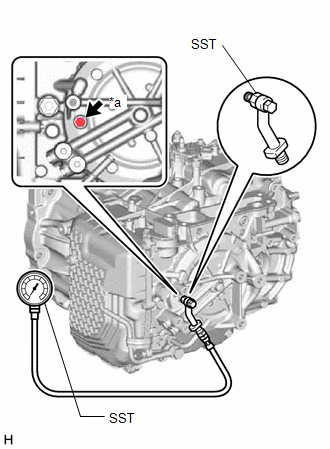

(4) Déposer le bouchon d'essai A du côté avant du carter de boîte-pont et poser le SST.
SST: 09993-19015
09993-00010, 09993-00040
|
*a | Bouchon d'essai A |
(5) Abaisser le véhicule.

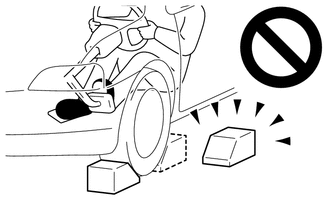

(6) Serrer complètement le frein de stationnement et caler les 4 roues.
CONSEIL:
Lorsque le témoin de frein de stationnement (rouge) est allumé une fois que le contacteur de frein de stationnement électrique (ensemble de contacteur de frein de stationnement électrique) a été tiré vers le côté verrouillage, la quantité maximum de force de freinage est appliquée si le contacteur de frein de stationnement électrique (ensemble de contacteur de frein de stationnement électrique) est tiré une nouvelle fois vers le côté verrouillage.
(7) Faire démarrer le moteur et vérifier le régime de ralenti.
(8) Maintenir le pied gauche fermement appuyé sur la pédale de frein et déplacer le levier de changement de vitesse en position D.
(9) Enfoncer le plus possible la pédale d'accélérateur avec le pied droit. Relever rapidement la pression de canalisation maximum obtenue lorsque le régime moteur atteint le régime de calage.
Pression de canalisation prescrite:
|
Condition | Position D |
|---|---|
|
Test de calage | 1 300 à 1 600 kPa (13,3 à 16,3 kgf/cm2, 189 à 232 lb/po2) |
(10) Mettre le contacteur du moteur en position OFF.
(11) Déposer le SST et reposer le bouchon d'essai A.

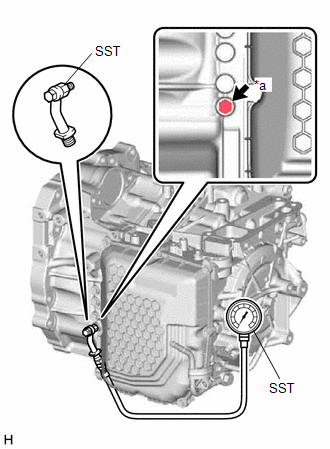

(12) Déposer le bouchon d'essai B du côté gauche du carter de boîte-pont et poser le SST.
SST: 09993-19015
09993-00010, 09993-00040
|
*a | Bouchon d'essai B |
(13) Faire démarrer le moteur et vérifier le régime de ralenti.
(14) Maintenir le pied gauche fermement appuyé sur la pédale de frein et déplacer le levier de changement de vitesse en position R.
(15) Enfoncer le plus possible la pédale d'accélérateur avec le pied droit. Relever rapidement la pression de canalisation maximum obtenue lorsque le régime moteur atteint le régime de calage.
Pression de canalisation prescrite:
|
Condition | Position R |
|---|---|
|
Test de calage | 1 700 à 2 100 kPa (17,3 à 21,4 kgf/cm2, 247 à 305 lb/po2) |
(16) Mettre le contacteur du moteur en position OFF.
(17) Déposer le SST et reposer le bouchon d'essai B.
(18) Supprimer les DTC.
Cliquer ici
|
Problème | Cause possible |
|---|---|
|
Les valeurs mesurées dans toutes les positions sont supérieures aux valeurs spécifiées |
|
| Les valeurs mesurées dans toutes les positions sont inférieures aux valeurs spécifiées |
|
| La pression est basse uniquement lorsque le levier de changement de vitesse est en position D |
|
| La pression est basse uniquement lorsque le levier de changement de vitesse est en position R |
|
