Toyota Camry et,
Pieces Constitutives
PIECES CONSTITUTIVES

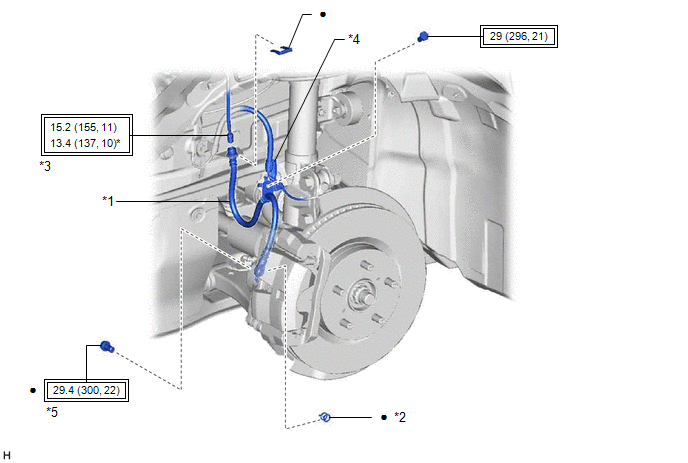

SCHEMA
|
*1 | FLEXIBLE AVANT |
*2 | JOINT D'ETANCHEITE |
|
*3 | CANALISATION DE FREIN |
*4 | CAPTEUR DE VITESSE AVANT |
|
*5 | BOULON-RACCORD |
- | - |
.png) |
Couple de serrage pour "zones principales concernant la performance de base du véhicule" tel que déplacement/virage/arrêt": N*m (kgf*cm, lbf*pi) |
* | A utiliser avec une clé à écrou de raccord |
|
● | Pièce non réutilisable |
- | - |
Depose
DEPOSE
MESURE DE PRECAUTION / REMARQUE / CONSEIL
Cliquer ici .gif)
Repose
REPOSE
MESURE DE PRECAUTION / REMARQUE / CONSEIL
Cliquer ici .gif)
Freins (avant)
Frein AvantBornes De L'ecu
BORNES DE L'ECU BORNES DE L'ECU
*a Pièce constitutive sans faisceau de câbles branché
ECU de contrôle de dérapage (ensemble d'actionneur de frein))
- -
N° de borne (symbole) Description de la borne
1 (+BM) Alimentation électrique du relais de moteur ...
Durite A Depression De Frein
Pieces ConstitutivesPIECES CONSTITUTIVES SCHEMA
*A pour A25A-FKS
- -
*1 RACCORD DE DURITE A DEPRESSION N° 1
*2 DURITE RELIANT LE RACCORD AU CLAPET DE RETENUE
*3 DURITE A DEPRESSION
*4 AGRAFE SCHEMA
*A pour 2GR-FKS
- - ...
Verification
VERIFICATION PROCEDURE 1. VERIFIER L'ENSEMBLE DE CONTACTEUR D'OUVERTURE DE PORTE DE COMPARTIMENT A BAGAGES
(a) Vérifier le contacteur. (1) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.
Résistance standard:
Branchement du tester ...
